Dlaczego inżynierowie wodni preferują zawory motylkowe do zastosowań w stacjach pomp?

Wejdź do dowolnej miejskiej stacji pomp wody, a zobaczysz je: rzędy zaworów kontrolujących przepływ wody przez masywne pompy, kolektory i przewody odprowadzające. Przez dziesięciolecia zasuwa była domyślnym wyborem w przypadku tych krytycznych punktów izolacji. Ale w ciągu ostatnich dwudziestu lat miała miejsce cicha rewolucja. Inżynierowie zajmujący się wodą coraz częściej wybierają zawory motylkowe do zastosowań w stacjach pomp. Powodem nie jest pojedynczy czynnik, ale kombinacja zalet, które sprawiają, żeZawór motylkowywyjątkowo dostosowane do wymagań nowoczesnej infrastruktury wodnej. Od kompaktowej konstrukcji płytkowej, która oszczędza miejsce w zatłoczonych galeriach zaworów, po działanie ćwierćobrotowe, które umożliwia szybką izolację, zawór motylkowy sprawdził się jako niezawodne, wydajne i opłacalne rozwiązanie.

Zawór motylkowy to zawór ćwierćobrotowy, który wykorzystuje obracającą się tarczę do kontrolowania przepływu. Tarcza jest zamontowana na wale i obraca się w korpusie zaworu. Gdy dysk jest ustawiony prostopadle do przepływu, zawór jest zamknięty. Gdy jest równoległy do ​​przepływu, zawór jest otwarty. Uszczelnienie tworzy elastomerowe gniazdo stykające się z krawędzią dysku. Ta prosta konstrukcja ma kilka zalet w porównaniu z innymi typami zaworów: jest kompaktowa, lekka i wymaga niskiego momentu obrotowego. Może być obsługiwany ręcznie za pomocą pokrętła lub dźwigni lub zautomatyzowany za pomocą siłownika elektrycznego lub pneumatycznego. Zapewnia także szczelne odcięcie, które jest niezbędne do izolacji pompy. W tym artykule zbadamy, dlaczego inżynierowie wodni preferują zawory motylkowe do zastosowań w stacjach pomp, omawiając zalety techniczne, kluczowe specyfikacje i względy praktyczne, które decydują o tej preferencji. Dostarczymy również szczegółowe specyfikacje naszych produktów z zaworami motylkowymi z naszej fabryki w Dafugui Pipe Valve Co., Ltd.

Spis treści

• 1. Co to jest zawór motylkowy i jak działa?
• 2. Dlaczego kompaktowa konstrukcja ma znaczenie w stacjach pomp?
• 3. W jaki sposób niski moment obrotowy poprawia funkcjonalność i automatyzację?
• 4. Jakie technologie uszczelniania zapewniają szczelne odcięcie?
• 5. Jak zawór motylkowy wypada w porównaniu z zaworami zasuwowymi i kulowymi?
• 6. Jakie są najważniejsze specyfikacje przepustnic w stacjach pomp?
• 7. Często zadawane pytania (FAQ)
• 8. Wniosek

1. Co to jest zawór motylkowy i jak działa?

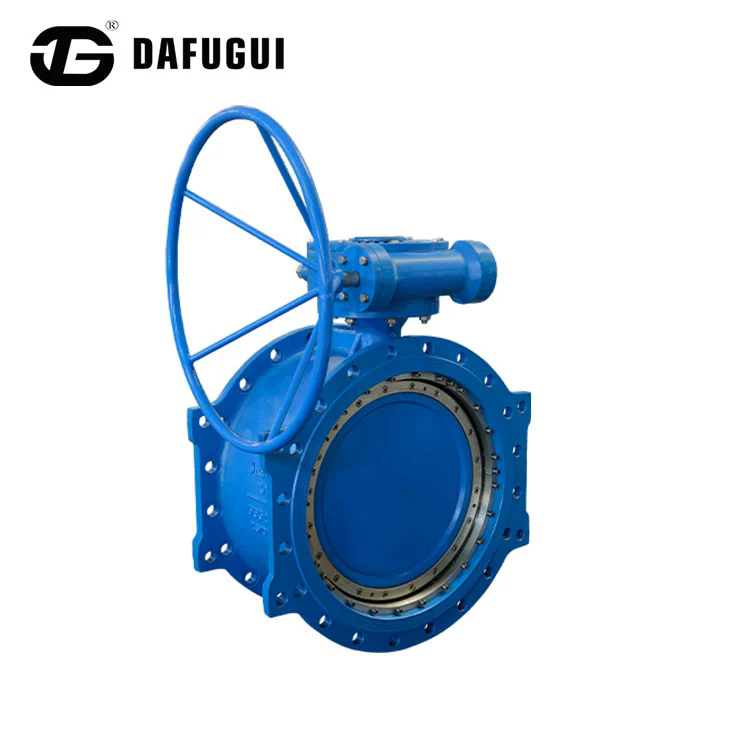

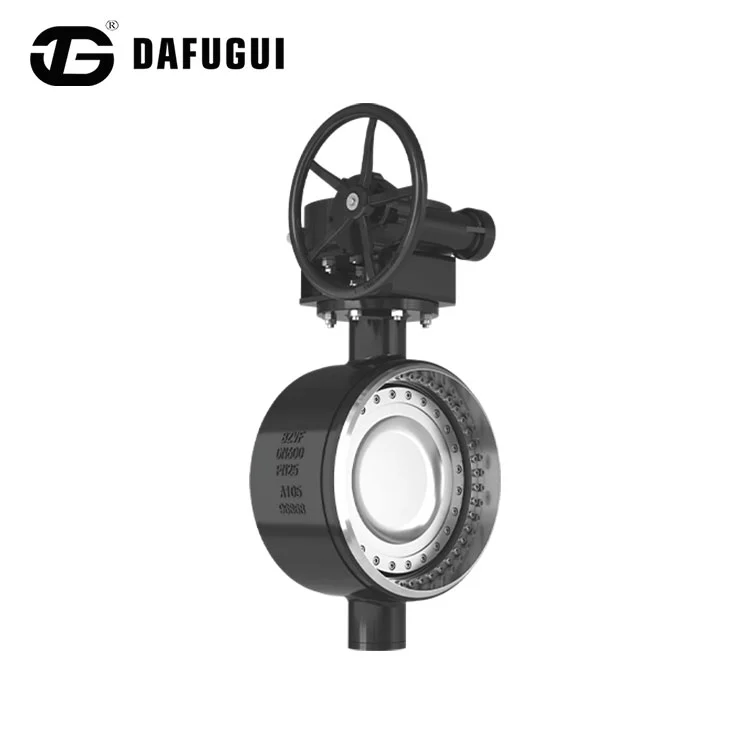

Zawór motylkowy to zawór ćwierćobrotowy, który reguluje przepływ za pomocą okrągłej tarczy zamontowanej na centralnym wale. Dysk obraca się w korpusie zaworu. W pozycji zamkniętej dysk jest ustawiony prostopadle do ścieżki przepływu, blokując przepływ płynu. W pozycji otwartej dysk jest ustawiony równolegle do przepływu, umożliwiając przepływ płynu przy minimalnym oporze. Uszczelnienie składa się z elastomerowego gniazda, które jest albo przyklejone do korpusu zaworu (gniazdo sprężyste), albo wymienne (gniazdo z PTFE). Wał jest połączony z mechanizmem operacyjnym – dźwignią, kołem ręcznym lub siłownikiem – który obraca dysk. Zawór jest zwykle montowany pomiędzy dwoma kołnierzami, stąd określenie „konstrukcja płytkowa”. Może być również wyposażony w zaczepy, co umożliwia montaż zaworu na końcu rury bez kołnierza wylotowego.

Konstrukcja zaworu motylkowego oferuje kilka nieodłącznych zalet w zastosowaniach w stacjach pomp. Pierwszą z nich są kompaktowe wymiary zabudowy. Zawór motylkowy zajmuje znacznie mniej miejsca niż zasuwa o tej samej średnicy. Ma to kluczowe znaczenie w przepompowniach, gdzie galeria zaworów jest często zatłoczona pompami, rurami i innym sprzętem. Po drugie, niska waga. Zawór motylkowy jest znacznie lżejszy niż zasuwa, co ułatwia montaż i zmniejsza obciążenie konstrukcyjne systemu rurociągów. Trzeci to działanie ćwierćobrotowe. Dysk obraca się tylko o 90 stopni, co oznacza, że ​​zawór można szybko otworzyć lub zamknąć. Jest to niezbędne do awaryjnego odłączenia oraz procedur uruchamiania i wyłączania pomp. Poniższa tabela podsumowuje podstawowe elementy zaworu motylkowego.

Na Dafugui Pipe Valve Co., Ltd.nasza fabryka produkuje zawory motylkowe do zastosowań w stacjach pomp w różnych rozmiarach i konfiguracjach. Oferujemy konstrukcje waflowe i z występami, gniazda sprężyste i PTFE oraz napędy ręczne i automatyczne. Nasz zespół inżynierów ściśle współpracuje z inżynierami zajmującymi się instalacjami wodnymi, aby wybrać optymalny zawór do każdego zastosowania, zapewniając niezawodne działanie i długą żywotność.

2. Dlaczego kompaktowa konstrukcja ma znaczenie w stacjach pomp?

Kompaktowa konstrukcja przepustnicy jest jednym z najważniejszych powodów jej popularności w przepompowniach. Stacja pomp to złożony zespół pomp, silników, rur, zaworów i elementów sterujących. Przestrzeń jest zawsze na wagę złota. Galeria zaworów musi zapewniać wystarczającą ilość miejsca na dostęp konserwacyjny, ale musi być również tak mała, jak to możliwe, aby obniżyć koszty budowy. Zawór motylkowy zajmuje znacznie mniej miejsca niż zasuwa lub zawór kulowy o tej samej średnicy. Na przykład 12-calowy (DN300) zawór motylkowy ma wymiar czołowy wynoszący około 78 mm, podczas gdy zasuwa tego samego rozmiaru ma wymiar czołowy wynoszący około 300 mm. Oznacza to, że zawór motylkowy może zaoszczędzić ponad 220 mm przestrzeni na zawór. W pompowni wyposażonej w dziesiątki zaworów oszczędność miejsca jest znaczna. Poniższa tabela porównuje wymiary bezpośrednie przepustnic i zasuw dla typowych rozmiarów.

Oszczędność miejsca zapewniana przez zawory motylkowe przekłada się bezpośrednio na oszczędności w stacji pomp. Mniejsza galeria zaworów oznacza mniej betonu, mniej stali konstrukcyjnej i mniej gruntu. Oznacza to również krótsze przebiegi rur, co zmniejsza straty ciśnienia i koszty pompowania. W dużej miejskiej pompowni oszczędności mogą być znaczne. W naszej fabryce projektujemy nasze zawory motylkowe tak, aby były jak najbardziej kompaktowe, bez pogarszania wydajności. Używamy analizy elementów skończonych (FEA), aby zoptymalizować geometrię korpusu i tarczy pod kątem wytrzymałości i charakterystyki przepływu. Naszym celem jest dostarczenie zaworu, który jest zarówno kompaktowy, jak i niezawodny.

3. W jaki sposób niski moment obrotowy poprawia funkcjonalność i automatyzację?

Niski moment obrotowy zaworu motylkowego to kolejna kluczowa zaleta w zastosowaniach w stacjach pomp. Moment obrotowy to siła wymagana do obrócenia wału zaworu. W zasuwie moment obrotowy jest wysoki, ponieważ zasuwa musi być podnoszona wbrew przepływowi i tarciu uszczelnienia trzpienia. W zaworze motylkowym moment obrotowy jest znacznie niższy, ponieważ dysk obraca się zgodnie z przepływem, a nie przeciwnie do niego. Niski moment obrotowy oznacza, że ​​zawór można obsługiwać ręcznie za pomocą małego pokrętła lub dźwigni, nawet w przypadku dużych rozmiarów. Oznacza to również, że zawór można zautomatyzować za pomocą mniejszego, tańszego siłownika. Jest to szczególnie ważne w przepompowniach, gdzie wiele zaworów jest zautomatyzowanych w celu zdalnego sterowania i optymalizacji procesów. Poniższa tabela porównuje moment obrotowy zaworów motylkowych i zasuw dla popularnych rozmiarów.

Niski moment obrotowy zaworu motylkowego ma kilka praktycznych zalet. Po pierwsze, sprawia, że ​​obsługa ręczna jest łatwiejsza i szybsza. Pojedynczy operator może otworzyć lub zamknąć duży zawór motylkowy za pomocą prostej dźwigni. Po drugie, zmniejsza rozmiar i koszt siłownika. Mniejszy siłownik zużywa mniej energii i wymaga mniej konserwacji. Po trzecie, zmniejsza naprężenia na wale zaworu i łożyskach, wydłużając żywotność zaworu. W Dafugui nasza fabryka projektuje zawory motylkowe z myślą o niskim momencie obrotowym. Używamy precyzyjnych łożysk i materiałów gniazd o niskim tarciu, aby zminimalizować moment obrotowy. Oferujemy również szeroką gamę napędów, w tym dźwignie ręczne, koła ręczne, siłowniki elektryczne i siłowniki pneumatyczne, aby sprostać różnym wymaganiom automatyki.

4. Jakie technologie uszczelniania zapewniają szczelne odcięcie?

Szczelne odcięcie jest niezbędne w przypadku zastosowań w stacjach pomp. Gdy pompa jest odłączona w celu konserwacji, zawór musi całkowicie zatrzymać przepływ wody. Nawet niewielki wyciek może spowodować zagrożenie bezpieczeństwa, szkody spowodowane przez wodę i nieefektywność procesu. System uszczelnienia zaworu motylkowego jest zatem krytycznym elementem konstrukcyjnym. Najpopularniejszą technologią uszczelniania jest gniazdo sprężyste, które jest wykonane z materiału elastomerowego, takiego jak EPDM lub NBR. Gniazdo jest połączone z korpusem zaworu, a kiedy dysk się zamyka, dociska się do gniazda, tworząc szczelne uszczelnienie. Materiał gniazda musi być zgodny ze składem chemicznym wody i temperaturą roboczą. W przypadku wyższych temperatur lub bardziej agresywnej wody można zastosować gniazdo z PTFE. Poniższa tabela podsumowuje technologie uszczelniania stosowane w naszych przepustnicach.

W naszym zakładzie używamy wyłącznie wysokiej jakości materiałów siedzisk pochodzących od renomowanych dostawców. Przed wysyłką testujemy każdy zawór pod kątem wycieków przy maksymalnym ciśnieniu roboczym. Oferujemy również szeroką gamę konstrukcji siedzeń, w tym siedzenia łączone i siedzenia wymienne, aby dostosować się do różnych preferencji konserwacyjnych. Naszym celem jest dostarczenie zaworu motylkowego, który zapewnia niezawodne, szczelne odcięcie przez cały okres jego użytkowania.

5. Jak zawór motylkowy wypada w porównaniu z zaworami zasuwowymi i kulowymi?

Wybierając zawór do zastosowania w stacji pomp, inżynierowie mają do wyboru kilka opcji, w tym zasuwy, zawory kulowe i zawory motylkowe. Każdy typ ma swoje mocne i słabe strony, a wybór zależy od konkretnych wymagań aplikacji. Poniższa tabela porównuje najważniejsze cechy tych typów zaworów.

Jak pokazuje tabela, zawór motylkowy oferuje najlepszą kombinację zwartości, małej masy, niskiego momentu obrotowego i opłacalności w zastosowaniach w stacjach pomp. Chociaż zasuwa ma niższy spadek ciśnienia po całkowitym otwarciu, spadek ciśnienia zaworu motylkowego jest akceptowalny w większości zastosowań w stacjach pomp, zwłaszcza gdy zawór jest odpowiednio dobrany. Zawór kulowy zapewnia doskonałe uszczelnienie, ale jest droższy i większy niż zawór motylkowy. W Dafugui Pipe Valve Co., Ltd. mamy szerokie doświadczenie w dostarczaniu przepustnic do przepompowni i możemy zapewnić wsparcie techniczne, które pomoże Ci wybrać odpowiedni zawór do Twojego zastosowania.

6. Jakie są najważniejsze specyfikacje przepustnic w stacjach pomp?

Kluczowe specyfikacje przepustnicy stosowanej w stacjach pomp obejmują rozmiar, ciśnienie znamionowe, materiał korpusu, materiał dysku, materiał wału, materiał gniazda, połączenie końcowe i typ operatora. Poniższa tabela zawiera podsumowanie typowych specyfikacji naszych zaworów motylkowych.

W naszej fabryce produkujemy zawory motylkowe spełniające te i inne specyfikacje. Możemy dostosować zawór do specyficznych wymagań projektu, włączając w to specjalne materiały, specjalne przyłącza końcowe i specjalne mechanizmy operacyjne. Nasz zespół inżynierów może pomóc w procesie wyboru i dostarczyć szczegółowe dane techniczne dla Twojego projektu.

7. Często zadawane pytania (FAQ)

Pytanie 1: Jaka jest różnica między zaworem motylkowym a zaworem motylkowym?

Odpowiedź: Przepustnica płytkowa jest przeznaczona do montażu pomiędzy dwoma kołnierzami. Zawór jest utrzymywany na miejscu za pomocą śrub kołnierzowych, które przechodzą przez korpus zaworu. Zawór motylkowy z końcówką ma gwintowane wkładki na korpusie, które umożliwiają instalację na końcu rury bez kołnierza wylotowego. Konstrukcja z występami jest przydatna w przypadku serwisowania w ślepym zaułku i konserwacji, gdy należy odłączyć jedną stronę zaworu. W Dafugui Pipe Valve Co., Ltd. produkujemy zarówno zawory motylkowe płytkowe, jak i z występami.

Pytanie 2: Czy zawór motylkowy może być używany do kontroli przepływu, czy tylko do izolacji?

Odpowiedź: Zawór motylkowy może być używany zarówno do izolacji, jak i kontroli przepływu. Ponieważ dysk obraca się na ścieżce przepływu, można go ustawić pod pośrednimi kątami, aby regulować natężenie przepływu. Jednakże do precyzyjnej regulacji przepływu może być wymagany specjalnie zaprojektowany zawór motylkowy regulacyjny z charakterystyczną tarczą. W przypadku prostych zastosowań dławiących często wystarczający jest standardowy zawór motylkowy. Nasz zespół inżynierów może doradzić w wyborze najlepszego zaworu spełniającego określone wymagania dotyczące kontroli przepływu.

Pytanie 3: Jak wybrać odpowiedni materiał siedziska dla mojej przepompowni?

Odpowiedź: Materiał gniazda zależy od składu chemicznego wody, temperatury roboczej i wymaganej żywotności. EPDM jest standardowym wyborem w przypadku wody pitnej i ścieków, ponieważ jest odporny na wodę, parę i łagodne chemikalia oraz ma szeroki zakres temperatur. NBR stosuje się, gdy woda może zawierać olej lub paliwo. PTFE stosuje się do wody o wysokiej temperaturze lub agresywnych chemikaliów. Viton stosowany jest w najbardziej wymagających warunkach chemicznych i temperaturowych. Nasz zespół techniczny może pomóc w wyborze odpowiedniego materiału siedziska dla Twojego zastosowania.

Pytanie 4: Jak często należy konserwować zawór motylkowy?

Odpowiedź: Częstotliwość konserwacji zależy od zastosowania i warunków pracy. W przypadku zaworów pompowni zalecamy przegląd wzrokowy raz na kwartał, kontrolę działania co pół roku, a remont kapitalny co 3-5 lat lub po określonej liczbie cykli. Kontrola powinna obejmować sprawdzenie szczelności, sprawdzenie roboczego momentu obrotowego i sprawdzenie gniazda pod kątem zużycia. Regularna konserwacja zapewnia niezawodne działanie i długą żywotność.

Pytanie 5: Czy zawór motylkowy można zautomatyzować?

Odpowiedź: Tak, zawór motylkowy można zautomatyzować za pomocą siłownika elektrycznego lub pneumatycznego. W przepompowniach powszechnie stosowane są siłowniki elektryczne umożliwiające zdalne sterowanie i integrację z zakładowym systemem SCADA. Siłowniki pneumatyczne stosuje się tam, gdzie dostępne jest sprężone powietrze i wymagana jest szybka praca. W naszej fabryce oferujemy szeroką gamę siłowników i możemy dostarczyć kompletne zespoły zaworów z zamontowanym i przetestowanym siłownikiem.

8. Wniosek

Zawory motylkowe są preferowane przez inżynierów zajmujących się wodą do zastosowań w stacjach pomp, ponieważ oferują unikalną kombinację zalet: zwartą konstrukcję, lekką konstrukcję, niski moment obrotowy roboczy, szczelne uszczelnienie i opłacalność. Zalety te przekładają się na mniejsze galerie zaworów, niższe koszty budowy, łatwiejszą obsługę i niezawodne działanie. Nasza fabryka firmy Dafugui Pipe Valve Co., Ltd. posiada wiedzę i sprzęt do produkcji zaworów motylkowych, które spełniają najbardziej rygorystyczne wymagania zastosowań w stacjach pomp. Stosujemy wysokiej jakości materiały, precyzyjne procesy produkcyjne i rygorystyczne testy, aby mieć pewność, że każdy produkowany przez nas zawór zapewnia niezawodne działanie i długą żywotność.

Niezależnie od tego, czy projektujesz nową stację pomp, modernizujesz istniejący obiekt, czy konserwujesz system wody przemysłowej, zapraszamy do kontaktu z naszym zespołem technicznym w celu omówienia Twoich wymagań. Możemy zapewnić szczegółowe specyfikacje produktu, pomoc w doborze materiałów i wsparcie w zakresie zastosowań. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło nas zaufanym partnerem w projektach infrastruktury wodnej na całym świecie.

Skontaktuj się z firmą Dafugui Pipe Valve Co., Ltd. już dziśaby omówić wymagania dotyczące zaworów motylkowych i odkryć, w jaki sposób nasze zawory mogą poprawić wydajność i niezawodność Twojej przepompowni.
