W jaki sposób złącze kompensacyjne mieszkowe chroni systemy rurociągów przed rozszerzalnością cieplną, wibracjami i naprężeniami mechanicznymi?

Rurociągi w zakładach petrochemicznych, energetycznych i hutniczych stale narażone są na rozszerzanie, kurczenie się, drgania i odkształcenia mechaniczne pod wpływem ciepła. Bez odpowiedniej kompensacji siły te mogą powodować nieszczelności, pęknięcia zmęczeniowe i przedwczesną awarię sprzętu. TheZłącze kompensacyjne mieszkowezDafuguipochłania przemieszczenia osiowe, boczne, kątowe i kombinowane w wyniku elastycznego odkształcenia mieszka ze stali nierdzewnej. Dzięki zakresowi temperatur od -235°C do +450°C i odporności na ciśnienie do 32 MPa, element ten zapewnia niezawodną pracę w najbardziej wymagających środowiskach przemysłowych. W tym artykule omówiono zasadę działania, najważniejsze zalety, główne typy, wskazówki dotyczące instalacji i wsparcie producenta, dzięki któremu firma Dafugui jest zaufanym dostawcą.

Rola kompensatorów w bezpieczeństwie rurociągów przemysłowych

Każdy system rurociągów przemysłowych podlega zmianom wymiarowym ze względu na wahania temperatury, wibracje sprzętu i osiadanie strukturalne. Jeśli te ruchy nie zostaną skompensowane, powstałe naprężenia mogą przenieść się na kotwy, dysze i podłączony sprzęt, co prowadzi do przedwczesnej awarii. Kompensator mieszkowy pełni rolę elastycznego elementu, który absorbuje te ruchy, chroniąc cały system i wydłużając jego żywotność.

Dafuguiz siedzibą w Wenzhou, Zhejiang, zajmuje się produkcjąKompensatory mieszkowektóre łączą falisty mieszek ze stali nierdzewnej z rurami końcowymi, kołnierzami i innymi akcesoriami. Elastyczne odkształcenie mieszka przekształca naprężenia związane z przemieszczeniem rurociągu w kontrolowany ruch, zmniejszając obciążenie stałych podpór i zapobiegając wyciekom w krytycznych połączeniach. To sprawia, że ​​złącze dylatacyjne jest niezbędnym elementem w rafineriach, elektrowniach, zakładach przetwórstwa chemicznego i zakładach metalurgicznych.

Zasada działania i projekt funkcjonalny

Podstawowa zasada działania kompensatora mieszkowego jest prosta, ale bardzo skuteczna. Kiedy rurociąg rozszerza się lub kurczy pod wpływem zmian temperatury, mieszek falisty odpowiednio się ściska lub rozciąga, absorbując przemieszczenie bez przenoszenia naprężeń na otaczającą konstrukcję. Ten sam mechanizm amortyzuje ruchy boczne i kątowe spowodowane drganiami mechanicznymi lub niewspółosiowością instalacji.

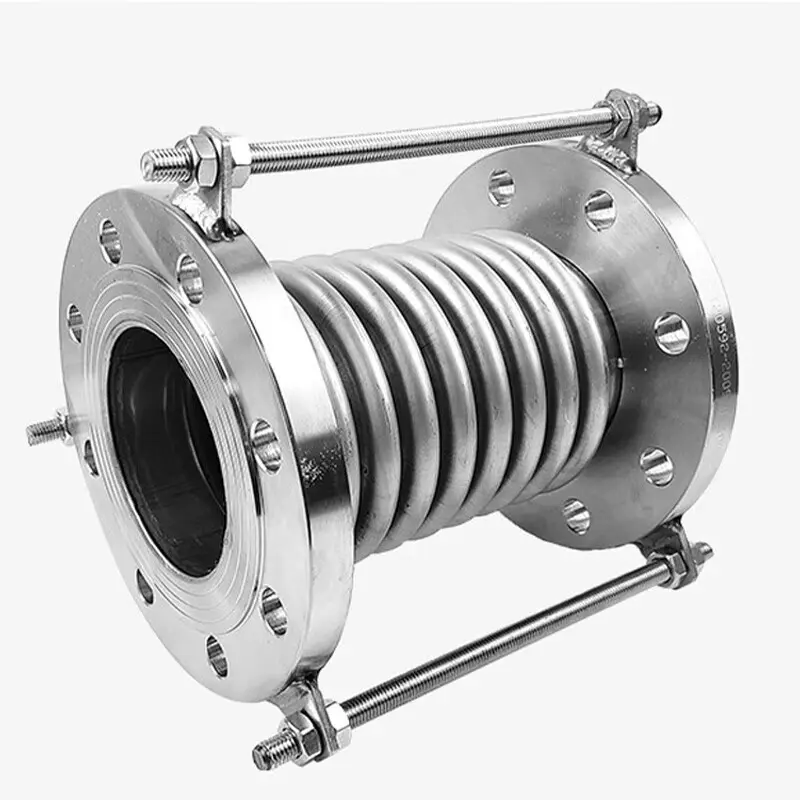

Mieszek sam w sobie jest głównym elementem roboczym, wykonanym ze stali nierdzewnej, zapewniającym odporność na korozję i trwałość. Rury końcowe i kołnierze zapewniają punkty połączeń, natomiast tuleje wewnętrzne kierują przepływ i chronią mieszek przed bezpośrednim kontaktem z medium. Metody połączeń obejmują typy kołnierzowe i spawane, co pozwala na integrację złącza z szeroką gamą konfiguracji rurociągów.

Oprócz kompensacji przemieszczenia kompensator mieszkowy zapewnia również odporność na ciśnienie, uszczelnienie, odporność na temperaturę, odporność na uderzenia, tłumienie drgań i redukcję hałasu, co czyni go wielofunkcyjnym elementem nowoczesnych systemów rurociągów.

Kluczowe zalety

Poniższa tabela podsumowuje główne zaletyZłącze kompensacyjne mieszkowezDafugui.

Główne typy i wskazówki dotyczące wyboru

Kompensatory mieszkowe są klasyfikowane głównie według trybu kompensacji. Zrozumienie tych typów pomaga inżynierom wybrać odpowiedni komponent do każdego zastosowania:

• Typ osiowy– Absorbuje przede wszystkim przemieszczenia osiowe wzdłuż osi rurociągu, powszechnie stosowane w odcinkach prostych narażonych na wzrost temperatury.

• Typ boczny– Absorbuje przede wszystkim przemieszczenia boczne prostopadłe do osi rurociągu, odpowiednie dla rurociągów z przesunięciem.

• Typ kątowy– Przede wszystkim pochłania przemieszczenia kątowe, często stosowane w parach, aby dostosować się do zmian kierunku.

• Typy zrównoważone ciśnieniem– Zaprojektowane, aby zminimalizować siły reakcji generowane przez ciśnienie wewnętrzne, zmniejszając obciążenie kotew i podpór.

• Połączone konfiguracje– Zaprojektowane na zamówienie, aby obsługiwać wiele trybów przemieszczania jednocześnie.

Ze względu na materiał kompensatory dzielą się na metalowe i niemetalowe.Dafuguizawiera zalecenia dotyczące typów w oparciu o określone wzorce przemieszczeń, ciśnienie robocze, temperaturę i medium każdego systemu rurociągów.

Najlepsze praktyki instalacyjne

Właściwy montaż ma kluczowe znaczenie dla zapewnienia działania złącza dylatacyjnego zgodnie z projektem i osiągnięcia oczekiwanej żywotności. Należy przestrzegać następujących wskazówek:

• Kontrola przed montażem– Sprawdź model, specyfikacje i konfigurację rurociągu, aby potwierdzić zgodność z wymaganiami projektowymi.

• Potwierdzenie kierunku– W przypadku kompensatorów z tulejami wewnętrznymi należy upewnić się, że kierunek tulei jest zgodny z kierunkiem przepływu medium.

• Brak wymuszonej regulacji– Nie należy wykorzystywać deformacji kompensatora do korygowania odchyleń w montażu rurociągu, gdyż wpływa to na jego funkcjonowanie i żywotność.

• Chroń miechy– Należy zapobiegać kontaktowi odprysków spawalniczych z powierzchnią mieszka i unikać uszkodzeń mechanicznych podczas montażu.

• Usuń urządzenia pozycjonujące– Po zakończeniu montażu rurociągu usunąć pomocnicze urządzenia pozycjonujące używane w transporcie.

• Badania hydrostatyczne– Wzmocnić stałe podpory rur na końcach rurociągu, gdzie instalowane są kompensatory podczas prób ciśnieniowych.

• Swobodny ruch– Upewnić się, że wszystkie ruchome elementy nie są ograniczone przez konstrukcje zewnętrzne.

Wybór i dostosowywanie materiałów

Wybór materiału mieszków zależy od medium, temperatury i warunków korozyjnych. Typowe opcje obejmują:

• Stal nierdzewna 304– Nadaje się do warunków ogólnych, przy umiarkowanej odporności na korozję.

• Stal nierdzewna 316L– Zapewnia lepszą odporność na korozję w środowiskach chemicznych i morskich.

• Stal nierdzewna 321– Zapewnia zwiększoną odporność rurociągów parowych na wysoką temperaturę.

Dafuguioferuje również niestandardowe dostosowania, w tym specjalne średnice, stopy na bazie niklu oraz specyficzne wymagania dotyczące ciśnienia i temperatury. Klienci mogą podać parametry pracy, a zespół techniczny opracuje rozwiązanie szyte na miarę. Ta elastyczność gwarantuje, że złącze dylatacyjne dokładnie odpowiada wymaganiom każdej instalacji, czy to w przemyśle naftowym i gazowym, przetwórstwie chemicznym, gospodarce wodnej czy infrastrukturze przemysłu ciężkiego.

Często zadawane pytania

P1: Jaka jest różnica między kompensatorami mieszkowymi a kompensatorami tulejowymi?

Odp.: Kompensatory mieszkowe pochłaniają przemieszczenie poprzez sprężyste odkształcenie mieszka, zapewniając dużą zdolność kompensacji, dobre uszczelnienie i przydatność do przemieszczenia wielokierunkowego. Kompensatory tulejowe absorbują przemieszczenia osiowe w wyniku przesuwania się tulei, mają prostszą konstrukcję, ale wymagają regularnej konserwacji. Typy mieszków są szerzej stosowane w warunkach ogólnych.

P2: Jak wybrać odpowiedni materiał mieszków do mojego zastosowania?

Odp.: Wybór zależy od medium i temperatury. SS304 odpowiada warunkom ogólnym; SS316L zapewnia lepszą odporność na korozję w środowiskach chemicznych i morskich; SS321 zapewnia lepszą wydajność w wysokich temperaturach dla linii parowych. Dafugui może polecić odpowiedni gatunek na podstawie Twoich parametrów operacyjnych.

P3: Czy kompensator mieszkowy wymaga regularnej konserwacji?

O: Tak. Zaleca się okresową kontrolę powierzchni mieszka pod kątem pęknięć, korozji lub uszkodzeń mechanicznych; sprawdzić szczelność śrub kołnierzowych; oraz sprawdzenie, czy urządzenia ograniczające są prawidłowo ustawione. W przypadku stwierdzenia znacznych odkształceń lub uszkodzeń, urządzenie należy niezwłocznie wymienić.

P4: Czy Dafugui obsługuje niestandardowe złącza dylatacyjne?

O: Tak. Dostępne jest niestandardowe dostosowanie, w tym niestandardowe średnice, specjalne materiały oraz specyficzne wymagania dotyczące ciśnienia i temperatury. Proszę o podanie parametrów pracy dla rozwiązania szytego na miarę.

P5: Jakie są standardowe terminy realizacji i warunki płatności?

Odp.: Standardowy czas realizacji wynosi od 15 do 30 dni w przypadku artykułów standardowych i od 35 do 45 dni w przypadku produkcji niestandardowej. Warunki płatności obejmują T/T i akredytywy, z warunkami handlowymi EXW, FOB i CIF (Incoterms 2020).

P6: Czy dostępne są bezpłatne próbki?

Odp.: Tak, oferowane są bezpłatne standardowe próbki dla standardowych rozmiarów i popularnych materiałów, takich jak SS304 i SS316/316L. Opłaty za próbki dotyczą dużych rozmiarów lub specjalnych stopów. Standardowe części zamienne są dostarczane w oparciu o wymagania klienta.

Wniosek

TheZłącze kompensacyjne mieszkowe zDafugui zapewnia niezawodną kompensację rozszerzalności cieplnej, wibracji i odkształceń mechanicznych w wymagających systemach rurociągów. Dzięki wielokierunkowej absorpcji przemieszczenia, szerokiemu zakresowi temperatur, wysokim ciśnieniom i elastycznym opcjom połączeń, chroni sprzęt i wydłuża żywotność w zastosowaniach petrochemicznych, energetycznych i metalurgicznych. Dzięki ponad 15-letniemu doświadczeniu w produkcji, możliwościom dostosowywania i kompleksowej dokumentacji dotyczącej jakości, Dafugui zapewnia niezawodne rozwiązanie dla inżynierów i zespołów zaopatrzeniowych. Aby omówić wymagania dotyczące rurociągu lub poprosić o rekomendację techniczną,skontaktuj się z zespołem Dafugui już dziś– jesteśmy gotowi wesprzeć Twój projekt od wyboru po dostawę.
