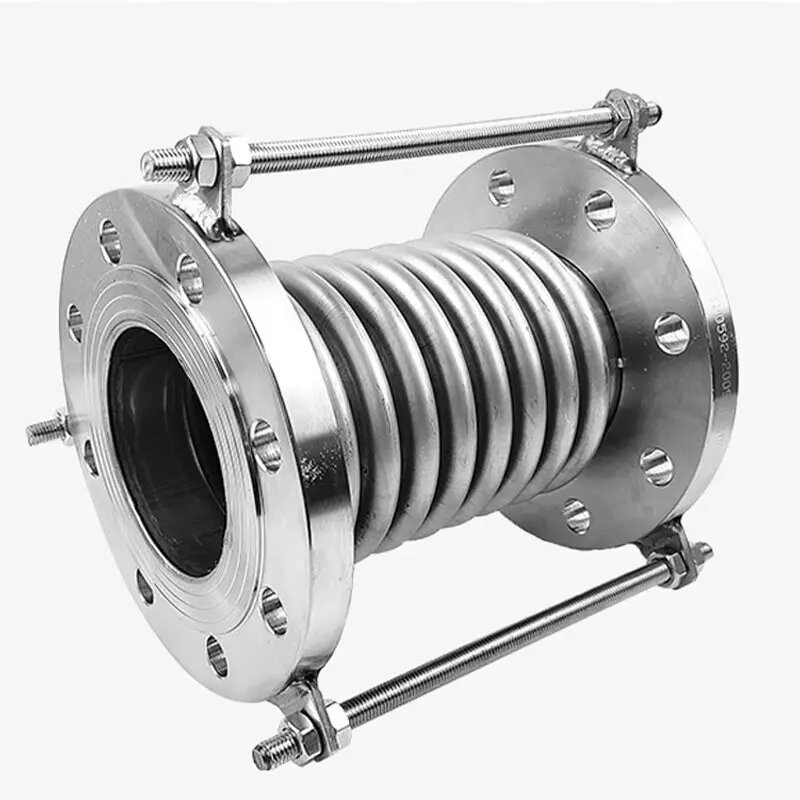

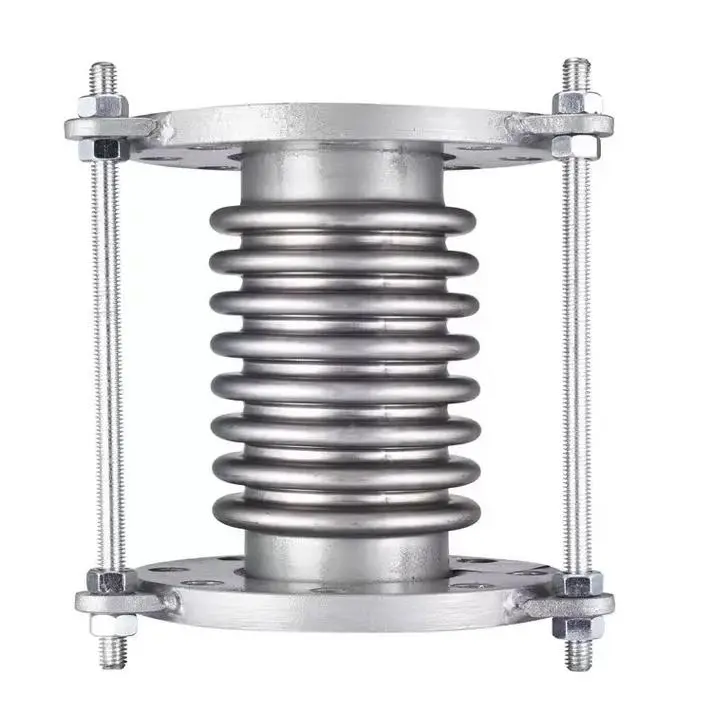

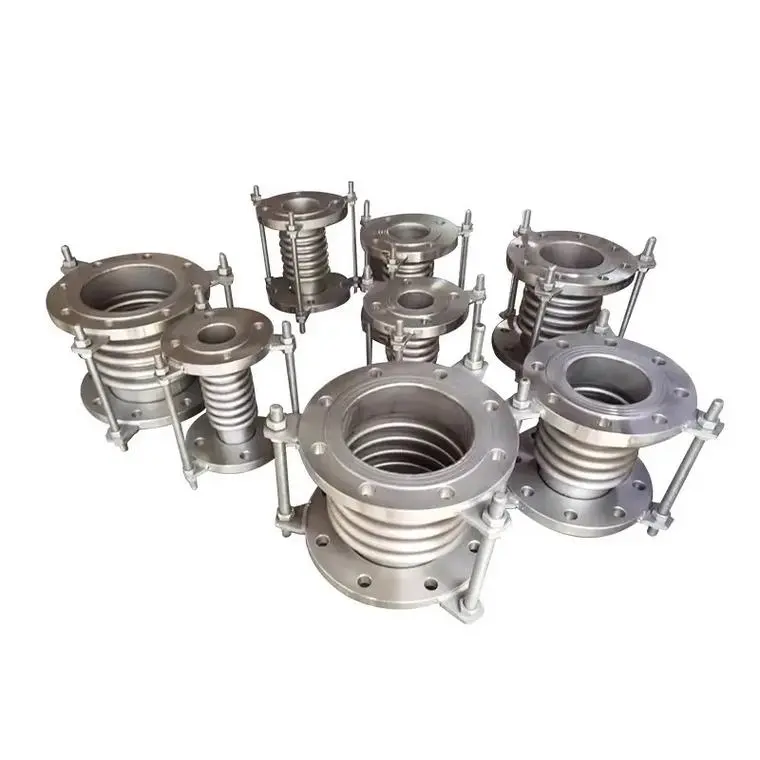

Złącze kompensacyjne mieszkowe

Złącze kompensacyjne mieszkowe, zwane również złączem kompensacyjnym, jest elementem kompensacyjnym, który wykorzystuje odkształcenie sprężyste mieszka w celu kompensacji przemieszczeń termicznych rurociągu, odkształceń mechanicznych i pochłaniania wibracji. Składa się z mieszka (elementu elastycznego) będącego głównym korpusem roboczym, wraz z rurami końcowymi, wspornikami, kołnierzami, przewodami i innymi akcesoriami. Metody połączeń obejmują typy kołnierzowe i spawane.

Zasada działania

Podstawową zasadą działania złącza kompensacyjnego mieszków jest wykorzystanie odkształcenia sprężystego mieszka do pochłaniania i kompensowania przemieszczeń osiowych, kątowych, bocznych i mieszanych spowodowanych odkształceniami termicznymi, odkształceniami mechanicznymi i różnymi wibracjami mechanicznymi w rurociągach.

Kiedy rurociąg rozszerza się lub kurczy na skutek zmian temperatury, mieszek ulega odkształceniu dzięki swojej unikalnej falistej strukturze, przekształcając naprężenie przemieszczenia rurociągu w energię odkształcenia sprężystego mieszka, zmniejszając w ten sposób naprężenia odkształcające rurociąg i wydłużając jego żywotność. Dodatkowo kompensator mieszkowy oferuje wiele funkcji, w tym odporność na ciśnienie, uszczelnienie, odporność na korozję, odporność na temperaturę, odporność na uderzenia, tłumienie drgań i redukcję hałasu.

Kluczowe zalety

Główne typy

Kompensatory mieszkowe dzieli się przede wszystkim na trzy kategorie w zależności od trybu kompensacji:

Typ osiowy:Przede wszystkim absorbuje przemieszczenia osiowe

Typ boczny:Przede wszystkim pochłania przemieszczenia boczne

Typ kątowy:Przede wszystkim pochłania przemieszczenia kątowe

Dostępne są również typy z zrównoważonym ciśnieniem i różne konfiguracje połączonej kompensacji. Ze względu na materiał można je podzielić na metalowe i niemetalowe. Firma Dafugui może zapewnić odpowiednie zalecenia dotyczące typu w oparciu o konkretne wzorce przemieszczeń i warunki pracy systemu rurociągów.

Przewodnik instalacji

1. Kontrola przed instalacją:Sprawdź model, specyfikacje i konfigurację rurociągu, aby zapewnić zgodność z wymaganiami projektowymi
2. Potwierdzenie kierunku:W przypadku kompensatorów z tulejami wewnętrznymi należy upewnić się, że kierunek tulei jest zgodny z kierunkiem przepływu medium
3. Brak wymuszonej regulacji:Nie należy używać deformacji kompensatora do korygowania odchyłek instalacji rurociągu, ponieważ ma to wpływ na normalne funkcjonowanie i żywotność
4. Chroń miechy:Należy zapobiegać kontaktowi odprysków spawalniczych z powierzchnią mieszka i unikać uszkodzeń mechanicznych podczas montażu
5. Usuń urządzenia pozycjonujące:Po zakończeniu montażu rurociągu należy usunąć pomocnicze urządzenia pozycjonujące używane w transporcie
6. Testy hydrostatyczne:Wzmocnij stałe podpory rur na końcach rurociągu, gdzie instalowane są kompensatory podczas testów hydrostatycznych
7. Ruchome części:Wszystkie ruchome elementy nie mogą być ograniczane przez konstrukcje zewnętrzne

Często zadawane pytania

P1: Jaka jest różnica między kompensatorami mieszkowymi a kompensatorami tulejowymi? Jak wybrać?

Odp.: Kompensatory mieszkowe absorbują przemieszczenia poprzez sprężyste odkształcenie mieszka, zapewniając dużą zdolność kompensacji, dobre uszczelnienie i przydatność do przemieszczenia wielokierunkowego. Kompensatory tulejowe absorbują przemieszczenia osiowe w wyniku przesuwania się tulei, mają prostszą konstrukcję, ale wymagają regularnej konserwacji. Kompensatory mieszkowe są szerzej stosowane w warunkach ogólnych. Wybór powinien opierać się na rodzaju przemieszczenia, ciśnieniu roboczym i temperaturze; Zespół techniczny Dafugui może pomóc w doborze rozmiaru.

P2: Jak wybrać materiał mieszków do kompensatorów?

Odp.: Typowe materiały obejmują stal nierdzewną 304, 316L, 321 itp. 304 nadaje się do ogólnych warunków; 316L zapewnia lepszą odporność na korozję w środowiskach chemicznych i morskich; 321 zapewnia lepszą odporność na wysoką temperaturę rurociągów parowych. Dafugui może polecić odpowiednie materiały w zależności od rodzaju medium i warunków temperaturowych.

P3: Czy kompensator mieszkowy wymaga regularnej konserwacji? Co należy sprawdzić?

O: Tak. Zalecana jest regularna kontrola: sprawdzić powierzchnię mieszka pod kątem pęknięć, korozji lub uszkodzeń mechanicznych; sprawdzić śruby łączące kołnierza pod kątem poluzowania; sprawdź urządzenia ograniczające pod kątem prawidłowego ustawienia. W przypadku stwierdzenia znacznych uszkodzeń lub odkształceń miecha należy go niezwłocznie wymienić, aby uniknąć wypadków z rurociągiem.

P4: Czy firma Dafugui obsługuje dostosowywanie kompensatorów mieszkowych?

O: Tak. Oferujemy niestandardowe usługi dostosowywania, w tym niestandardowe średnice, specjalne materiały (np. stopy na bazie niklu), specjalne wymagania dotyczące ciśnienia roboczego i temperatury. Podaj swoje parametry pracy, a nasz zespół techniczny opracuje indywidualne rozwiązanie.
