Złącze dylatacyjne stalowe z podwójnym kołnierzem

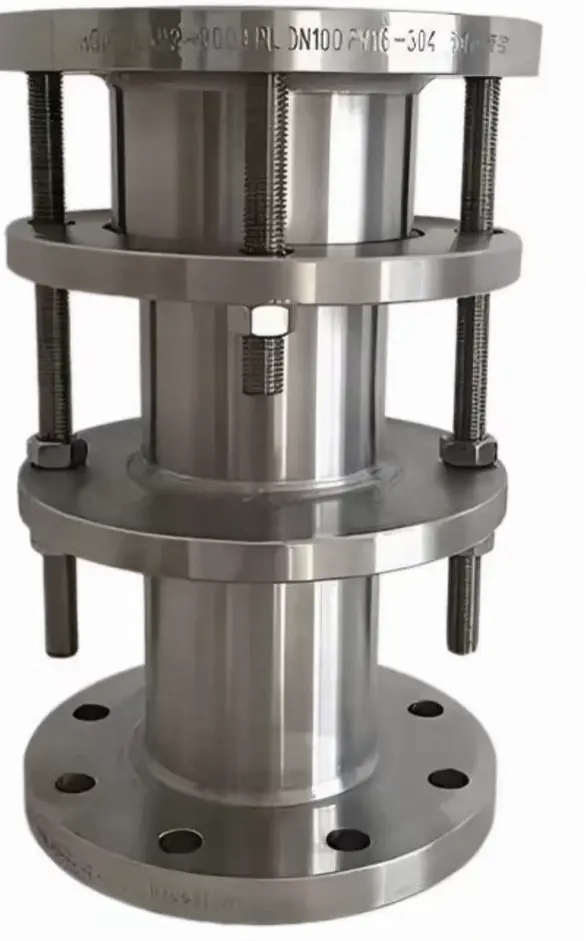

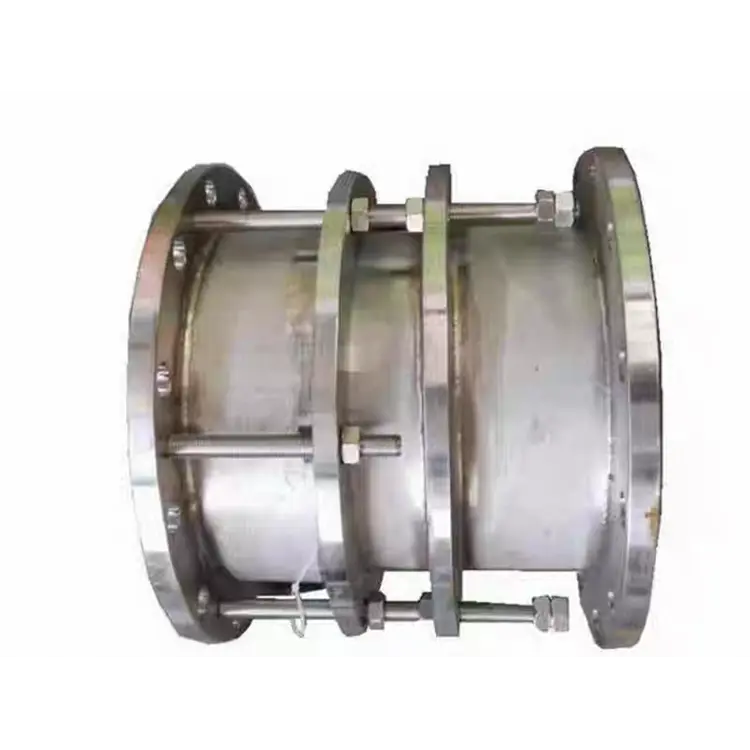

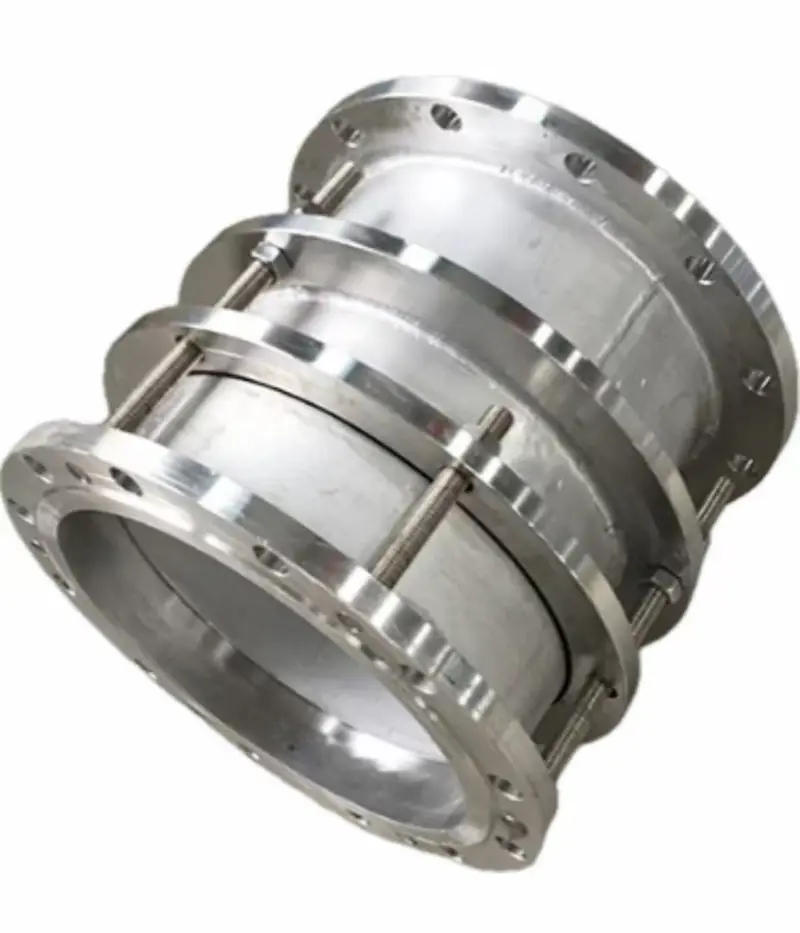

Stalowe złącze kompensacyjne z podwójnym kołnierzem (znane również jako typ VSSJA-2/B2F) składa się z korpusu, pierścienia uszczelniającego, dławika, rury teleskopowej i nakrętek ograniczających. Produkt zawiera urządzenie ograniczające oparte na konstrukcji luźnej, blokowane podwójnymi nakrętkami w punkcie maksymalnego rozprężenia. Rura rozszerza się i kurczy swobodnie w dopuszczalnym zakresie; po przekroczeniu limitu włącza się sztywne ograniczenie.

Firma Dafugui z siedzibą w Wenzhou w stanie Zhejiang jest wyposażona w zaawansowane urządzenia do obróbki CNC i rygorystyczny system kontroli jakości. Od przyjęcia surowca po wysyłkę gotowego produktu, każdy proces podlega rygorystycznej kontroli. Można wybrać materiały spośród stali węglowej Q235, żeliwa sferoidalnego QT400-15, stali nierdzewnej 316 lub staliwa, w zależności od warunków pracy, zapewniając doskonałą wydajność w różnych środowiskach.

Struktura o wysokiej wytrzymałości, długotrwała trwałość

Korpus wykonany w całości ze stali i rura teleskopowa zapewniają wysoką wytrzymałość na rozciąganie i ściskanie. W porównaniu ze złączami gumowymi, stalowe kompensatory działają stabilniej w warunkach wysokiej temperatury, wysokiego ciśnienia i mediów korozyjnych, przy dłuższej żywotności, szczególnie odpowiednie do rurociągów parowych i przemysłowych systemów wody obiegowej.

Precyzyjne ograniczanie, ochrona bezpieczeństwa

Ogranicznik z podwójną nakrętką precyzyjnie blokuje się w punkcie maksymalnego rozszerzenia. Złącze działa swobodnie w normalnych warunkach, ale gdy przemieszczenie rurociągu przekroczy wartość graniczną, natychmiast włącza się sztywne ograniczenie, aby zapobiec wyrwaniu lub uszkodzeniu, zapobiegając wyciekom z rurociągu i awariom sprzętu spowodowanym nadmiernym przemieszczeniem.

Dane techniczne

Przewodnik instalacji

1. Instalacja wstępna:Poluzuj śruby dławnicy i wysuń produkt na długość montażową
2. Połącz kołnierze:Wyregulować długość połączenia pomiędzy obydwoma końcami a kołnierzami rurociągu, zapewniając prawidłowe ustawienie
3. Dokręcić śruby:Dokręcaj śruby dławnicy równomiernie i po przekątnej, aby zapobiec nierównomiernemu ściskaniu
4. Dostosuj ograniczenie:Dostosuj nakrętki ograniczające do pozycji projektowej, aby zablokować wielkość rozszerzenia
5. Instalacja napowietrzna:W przypadku zastosowań napowietrznych należy zainstalować odpowiednie stałe wsporniki na obu końcach

Często zadawane pytania

P1: Czy złącze kompensacyjne z podwójnym kołnierzem i złącze kompensacyjne z podwójnym kołnierzem są tym samym produktem?

Odpowiedź: Zasadniczo są to produkty tej samej kategorii, oba zaprojektowane w celu kompensacji przemieszczeń rurociągu za pomocą zabezpieczenia ograniczającego. Różni producenci mogą stosować różne konwencje nazewnictwa. Model VSSJA-2 (B2F) firmy Dafugui obejmuje oba te rozwiązania. Wystarczy potwierdzić, że standard, średnica, ciśnienie i materiał spełniają Twoje warunki pracy.

P2: Jaka jest różnica między kompensatorami stalowymi a złączami gumowymi? Jak wybrać?

Odp.: Stalowe kompensatory mają całkowicie metalową konstrukcję o wyższej odporności na temperaturę (do 250 ℃) i wyższej wytrzymałości na ciśnienie (do 2,5 MPa), odpowiednie dla pary, wody o wysokiej temperaturze i mediów korozyjnych. Przeguby gumowe zapewniają lepsze tłumienie wibracji i redukcję hałasu, odpowiednie dla normalnych warunków temperaturowych i niskiego ciśnienia. Jeśli rurociąg pracuje w wyższych temperaturach lub w obecności mediów korozyjnych, zalecane są stalowe kompensatory.

P3: Czy Dafugui obsługuje eksport? Jakie rynki obsługujecie?

O: Tak. Lokalizacja Dafugui znajduje się w Wenzhou w Zhejiang. Posiadamy dojrzałe doświadczenie w zakresie pakowania eksportowego i logistyki, aby zapewnić bezpieczeństwo produktu podczas transportu na duże odległości.

P4: Czy można dostosować niestandardowe rozmiary lub specjalne materiały?

O: Tak. Dafugui obsługuje niestandardowe usługi dostosowywania, w tym niestandardowe średnice (poza zakresem DN50-DN3000), materiały specjalne (np. stal nierdzewna w całości 316L, stal nierdzewna duplex) i specjalne ciśnienia robocze. Podaj swoje parametry pracy, a nasz zespół techniczny opracuje indywidualne rozwiązanie.
