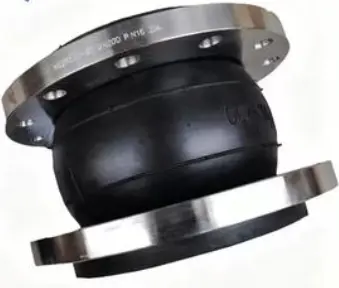

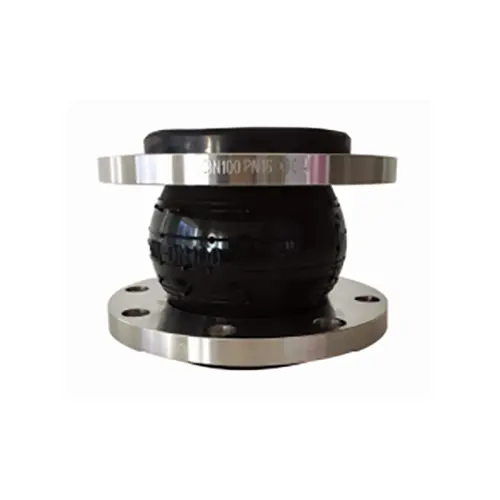

Kompensator gumowy z pojedynczą kulą

Złącze gumowe z pojedynczą kulą (znane również jako elastyczne złącze gumowe z pojedynczą kulą lub izolator drgań) to wysoce elastyczne elastyczne złącze rurociągu. Produkt składa się z gumowego korpusu kulistego (wewnętrzna warstwa gumy, wzmocnienie z tkaniny z kordu nylonowego, zewnętrzna warstwa gumy) połączonej z luźnymi metalowymi kołnierzami, uformowanymi w wyniku wulkanizacji w wysokiej temperaturze i pod wysokim ciśnieniem. Produkty są ściśle zgodne z normami GB/T 26121, z wieloma kontrolami jakości od surowców po gotowe produkty, charakteryzujące się dużą gęstością wewnętrzną i znacznym odkształceniem sprężystym. Materiały sferyczne obejmują NR, NBR, EPDM, CR, FKM itp., oferujące odporność na ciepło, kwasy, zasady, korozję i olej. Materiały kołnierzy obejmują stal węglową Q235 lub stal nierdzewną 304/316L.

Dwie podstawowe funkcje: kompensacja przemieszczenia + tłumienie drgań

Kompensator gumowy z pojedynczą kulą spełnia podczas pracy dwie główne funkcje:

Po pierwsze, kompensacja przemieszczenia. Kiedy rurociągi ulegają rozszerzaniu/kurczeniu termicznemu na skutek zmian temperatury lub przemieszczeń na skutek wibracji sprzętu, gumowa kula ulega odkształceniu sprężystemu dzięki swojej unikalnej zakrzywionej strukturze, przekształcając naprężenia związane z przemieszczeniem rurociągu w energię odkształcenia sprężystego, skutecznie pochłaniając przemieszczenia osiowe, boczne i kątowe oraz redukując naprężenia rurociągu.

Po drugie, tłumienie drgań i redukcja hałasu. Guma, jako słaby przewodnik, skutecznie blokuje przenoszenie wibracji i hałasu w rurociągach, chroniąc pompy, zawory i inny sprzęt przed uszkodzeniami wibracyjnymi, jednocześnie redukując hałas przenoszony przez konstrukcję.

Aplikacje

Szeroko stosowane w zaopatrzeniu w wodę i odprowadzaniu wody, wodzie obiegowej, HVAC, ochronie przeciwpożarowej, papiernictwie, przemyśle farmaceutycznym, chemicznym, morskim, energetycznym i innych systemach rurociągów. Szczególnie nadaje się do:

• Połączenia ssące/tłoczne pompy --- pochłaniają drgania pompy w celu ochrony urządzeń znajdujących się za nią
• Łuki rurociągu --- kompensujące odchyłki montażowe i przemieszczenia termiczne
• Instalacje przeciwpożarowe --- łączące pompy pożarowe z rurociągami, amortyzujące wahania ciśnienia
• Chłodzące systemy wody obiegowej --- Woda zasilająca elektrownię cieplną i obieg chłodzący
• Rurociągi narażone na częste zmiany temperatury --- skutecznie pochłaniają powtarzające się przemieszczenia termiczne

Odpowiednie media to: powietrze, sprężone powietrze, woda, woda morska, gorąca woda, olej, słabe kwasy, słabe zasady itp.

Przewodnik po wyborze materiałów

Często zadawane pytania

P1: Jaka jest różnica między pojedynczą kulą a podwójną kulą? Jak wybrać?

Odp.: Pojedyncza kula ma prostszą konstrukcję, mniejszy rozmiar i niższy koszt, nadaje się do ogólnej kompensacji przemieszczenia i tłumienia drgań. Podwójna kula zapewnia większą kompensację i lepsze tłumienie, odpowiednia do dużych przemieszczeń lub silnych wibracji. W warunkach ogólnych wystarcza pojedyncza kula; Dafugui może pomóc w wyborze.

P2: Jak wybrać materiał gumowy na podstawie medium?

A: Woda/powietrze → NR; Olej → NBR; Kwasy/zasady/na zewnątrz → EPDM; Wysoka temperatura/korozja → FKM. Dafugui może zapewnić profesjonalne rekomendacje w oparciu o Twoje warunki pracy.

P3: Jak długo trwa produkt? Kiedy wymienić?

Odp.: 3-5 lat w normalnych warunkach. Wymień, jeśli na powierzchni kuli znajdują się pęknięcia, starzenie, wybrzuszenia lub ciągły wyciek. Dafugui zapewnia oryginalne części zamienne.
