Dlaczego gwintowane kołnierze rurowe S32760 do odsalania o wysokim zasoleniu doskonale sprawdzają się w instalacjach solankowych i chemicznych SWRO?

Wyzwanie związane z korozją w systemach odwróconej osmozy wody morskiej

Instalacje do odwróconej osmozy wody morskiej działają w jednym z najbardziej wymagających środowisk płynnych na Ziemi. Wysokie stężenia chlorków, podwyższone temperatury, rozpuszczony tlen i ciągłe turbulencje wywołane pompą powodują atak na metalowe elementy rurociągów z wielu kierunków. W zakładach SWRO kolektory odrzutów solanki i linie oczyszczania chemicznego są szczególnie wrażliwe, ponieważ przenoszą stężone roztwory soli i pozostałości środków chemicznych do obróbki pod podwyższonym ciśnieniem.

Standardowe stale nierdzewne, takie jak 316L lub nawet 904L, mogą ulegać korozji wżerowej, korozji szczelinowej i pękaniu korozyjnemu naprężeniowemu, gdy są wystawione na działanie gorącej solanki o wysokim zasoleniu przez dłuższy czas. Awaria pojedynczego połączenia kołnierzowego może prowadzić do nieplanowanych przestojów, utraty produktu i kosztownych napraw. Z tego powodu inżynierowie zajmujący się specyfikacjami coraz częściej szukają stali nierdzewnych super duplex w przypadku krytycznych połączeń rurowych SWRO.

Atak chlorków i erozja szybkościowa

Jony chlorkowe są głównym czynnikiem powodującym miejscową korozję w systemach wody morskiej. Wnikają w pasywne warstwy tlenków na powierzchniach metali i inicjują wżery w słabych punktach, szczególnie w szczelinach, w których ograniczona jest wymiana tlenu. Połączenia gwintowe tworzą naturalne szczeliny w strefie połączenia gwintu, dlatego wybór materiału jest szczególnie ważny.

Jednocześnie wysokociśnieniowe pompy zasilające z odwróconą osmozą generują turbulentny przepływ, który może powodować erozję ochronnych warstw powierzchniowych. Połączenie ataku chemicznego i zużycia mechanicznego przyspiesza utratę metalu. Dlatego materiał rurociągu musi zapewniać zarówno wysoką odporność na chlorki, jak i wystarczającą twardość mechaniczną, aby wytrzymać erozję wynikającą z prędkości.

Zalety materiałowe stali super duplex UNS S32760

UNS S32760, często oznaczana jako F55 lub 1.4501, to stal nierdzewna super duplex, która równoważy fazy austenityczne i ferrytyczne, aby osiągnąć wysoką wytrzymałość i wyjątkową odporność na korozję. Jego skład chemiczny jest specjalnie zoptymalizowany pod kątem środowisk zawierających chlorki, co czyni go silnym kandydatem do rurociągów instalacji odsalania.

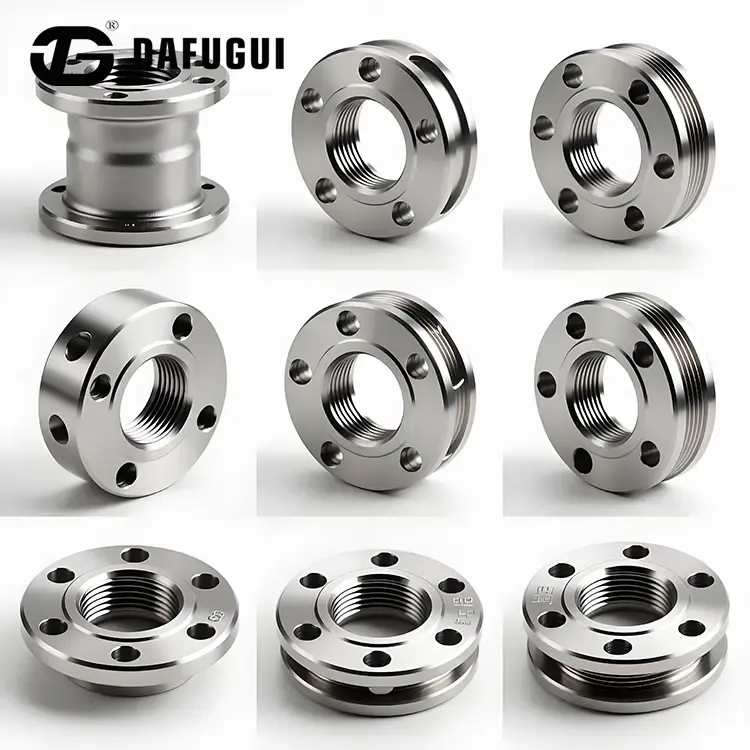

W przypadku obiektów SWRO,Instalacja odsalania o wysokim zasoleniu S32760 Kołnierze rurowe gwintowanesą przeznaczone do wysokociśnieniowych kolektorów odrzutu solanki i linii obróbki chemicznej. Usuwając strefy spawania termicznego, te przykręcane kołnierze F55 utrzymują jednolitą integralność stopu w płozach odwróconej osmozy i układach kolektorów.

Zoptymalizowana chemia do obsługi solanki

Skład stopu UNS S32760 obejmuje chrom w ilości od 24% do 26%, molibden w ilości od 3% do 4% i azot w ilości od 0,2% do 0,3%. Celowe dodatki miedzi w ilości od 0,5% do 1,0% i wolframu w ilości od 0,5% do 1,0% dodatkowo zwiększają odporność na solankę chlorkową. W porównaniu ze standardowymi gatunkami 316L lub 904L, ten skład chemiczny zapewnia wyższą równoważną odporność na wżery i lepszą wydajność w środowiskach z gorącą wodą morską.

• Wysoka zawartość chromu i molibdenu:Utrzymuje stabilną warstwę pasywną w mediach bogatych w chlorki.
• Stopowanie azotu:Poprawia odporność na korozję wżerową i szczelinową, jednocześnie zwiększając wytrzymałość.
• Dodatki miedzi i wolframu:Zwiększ wydajność w solance o wysokim zasoleniu i zmniejsz podatność na lokalne ataki.
• Zrównoważona mikrostruktura dupleksu:Zapewnia wysoką wytrzymałość mechaniczną przy dobrej wytrzymałości.

Jednolita struktura materiału bez stref spawania

Połączenia spawane wprowadzają cykle termiczne, które mogą zmieniać mikrostrukturę stali super duplex i tworzyć zlokalizowane strefy o zmniejszonej odporności na korozję. Kołnierze gwintowane całkowicie eliminują ten problem. Ponieważ połączenie jest mechaniczne, struktura stopu pozostaje spójna na korpusie kołnierza i obszarze gwintu. Ta jednolitość jest kluczowym powodem, dla którego gwintowane kołnierze S32760 są preferowane w płozach odwróconej osmozy i systemach kolektorów, gdzie niezawodność ma kluczowe znaczenie.

Konstrukcja kołnierza gwintowanego i standardy wymiarowe

Gwintowane kołnierze rurowe stanowią praktyczną metodę łączenia rur kołnierzowych bez spawania. Korpus kołnierza zawiera gwintowany otwór, w którym można umieścić rurę z pasującym gwintem zewnętrznym. Kiedy rura jest wkręcona w kołnierz, zespół tworzy połączenie mechaniczne, które można zdemontować w celu konserwacji lub rekonfiguracji systemu.

TheInstalacja odsalania o wysokim zasoleniu S32760 Kołnierze rurowe gwintowanew korpusie i kształcie gwintu należy stosować stal superduplex UNS S32760, dzięki czemu kołnierz i rura łącząca mogą być wykonane z tego samego stopu odpornego na korozję. Pozwala to uniknąć niedopasowania galwanicznego i upraszcza identyfikowalność materiałów w systemie rurociągów.

Wymienione powyżej standardy wymiarowe zapewniają prawidłowe dopasowanie kołnierzy do standardowych rurociągów i wyposażenia w zakładach odsalania. Klasy ciśnienia od klasy 150# do klasy 2500# obejmują zakres ciśnień roboczych występujących w liniach zasilających SWRO, odrzutach solanki i liniach dozowania środków chemicznych.

Rodzaje gwintów i kwestie dotyczące uszczelnień

Połączenia gwintowe polegają na połączeniu gwintu męskiego i żeńskiego w celu utworzenia szczelnego połączenia. Gwinty NPT mają stożkową formę, która ściska gwinty podczas ich łączenia, podczas gdy gwinty BSPT działają na podobnej zasadzie zgodnie z normą ISO 7-1. Gwinty metryczne są również dostępne dla specyficznych wymagań projektu. Właściwe smarowanie gwintu i kontrolowany moment skręcający są niezbędne do uzyskania niezawodnego uszczelnienia bez uszkadzania boków gwintu.

Wydajność w wysokociśnieniowych głowicach odrzucających solankę

Kolektory odrzutu solanki w zakładach SWRO działają pod wysokim ciśnieniem i przenoszą stężone roztwory soli, które mogą przekraczać zasolenie surowej wody morskiej. Rurociągi muszą zawierać te płyny bez wycieków, a jednocześnie być odporne zarówno na korozję wewnętrzną, jak i zewnętrzny atak atmosferyczny w środowiskach przybrzeżnych.

TheInstalacja odsalania o wysokim zasoleniu S32760 Kołnierze rurowe gwintowanesą zaprojektowane do takich warunków pracy. Stop super duplex jest odporny na wżery chlorkowe i korozję szczelinową, natomiast kuta mikrostruktura zapewnia twardość mechaniczną, która pomaga złagodzić erozję powierzchniową w przypadku przepływu turbulentnego. Gwintowana konstrukcja eliminuje strefy wpływu ciepła spoiny, które mogłyby stać się preferowanymi miejscami korozji.

Próby ciśnienia hydrostatycznego i audyty wymiarowe

Każda partia produkcyjna poddawana jest testom hydrostatycznym powłoki przy 1,5-krotności nominalnej wartości znamionowej projektu. Weryfikuje to mechaniczną ochronę i identyfikuje wszelkie wady produkcyjne przed wysyłką. Spójność wymiarowa jest sprawdzana za pomocą cyfrowych maszyn do pomiaru współrzędnych, a parametry krytyczne, takie jak grubość kołnierza, podziałka otworów na śruby i skok gwintu, są sprawdzane pod kątem obowiązującej normy.

Odporność na korozję międzykrystaliczną

Korozja międzykrystaliczna może wystąpić w stalach nierdzewnych, gdy węgliki chromu wytrącają się na granicach ziaren podczas obróbki cieplnej. Kołnierze S32760 są oceniane zgodnie z praktyką E ASTM A262 w celu potwierdzenia odporności na międzykrystaliczny atak chemiczny. Test ten zapewnia dodatkową pewność długotrwałej pracy w agresywnych mediach solankowych.

Najlepsze praktyki dotyczące instalacji i konserwacji

Prawidłowy montaż wydłuża żywotność gwintowanych kołnierzy superduplex i zapobiega nieszczelnościom połączeń. Poniższe praktyki mają zastosowanie do większości systemów rurowych SWRO.

• Kontrola gwintu:Przed montażem sprawdź gwint zewnętrzny i żeński pod kątem uszkodzeń, zanieczyszczeń lub wad produkcyjnych.
• Oczyścić powierzchnie uszczelniające:Usuń olej, brud i skorupę solną z gwintów i powierzchni kołnierzy.
• Kompatybilny smar:Nałożyć smar odpowiedni do stali nierdzewnej super duplex i mediów procesowych.
• Kontrolowany makijaż:Dokręcić połączenie zalecanym momentem obrotowym, aby uniknąć nadmiernego naprężenia gwintów.
• Wyrównanie kołnierza:Upewnij się, że kołnierze współpracujące są równoległe, a otwory na śruby są wyrównane bez użycia siły.
• Kontrola szczelności:Stopniowo zwiększaj ciśnienie w systemie i sprawdzaj złącze gwintowane pod kątem wycieków lub wycieków.

Podczas instalacjiInstalacja odsalania o wysokim zasoleniu S32760 Kołnierze rurowe gwintowanezespoły konserwacyjne powinny odnotować moment obrotowy i datę montażu każdego złącza. Informacje te ułatwiają późniejszą kontrolę i pomagają zidentyfikować połączenia, które mogą wymagać ponownego dokręcenia po cyklach termicznych lub wahaniach ciśnienia.

Rutynowa kontrola i ponowny montaż

Połączenia gwintowe umożliwiają prosty demontaż mechaniczny podczas planowego czyszczenia filtra lub wymiany membran. W odróżnieniu od połączeń spawanych, można je odkręcać i ponownie montować bez konieczności przecinania szpul rurowych. Podczas ponownego montażu sprawdź gwinty pod kątem zatarcia lub korozji i wymień uszkodzone elementy.

Rutynowa kontrolaInstalacja odsalania o wysokim zasoleniu S32760 Kołnierze rurowe gwintowanekoncentruje się na stanie gwintu, stanie powierzchni czołowej kołnierza i oznakach wycieków. Należy usunąć osady skorupy solnej na powierzchniach zewnętrznych, aby zapobiec korozji szczelinowej pod osadami. W przypadku zaobserwowania wżerów lub pęknięć, uszkodzony kołnierz należy wymienić na nowy element z tego samego stopu.

Weryfikacja jakości i produkcja fabryczna

Wyprodukowane przezDafuguikołnierze te produkowane są w dedykowanych warsztatach montażowych i kołnierzowych wyposażonych w specjalistyczne maszyny do formowania na zimno i wieloosiowe CNC. Linie produkcyjne są w stanie obsłużyć duże ilości dostaw w ramach miejskich projektów odsalania, zachowując jednocześnie spójność wymiarową dużych przesyłek.

Zarządzanie jakością opiera się na ramach ISO 9001 i CE. Certyfikaty badań materiałowych zgodne z EN 10204 3.1 są dostarczane z numerami cieplnymi wybitymi na krawędziach kołnierzy, co zapewnia pełną identyfikowalność od surowca do gotowego komponentu.

Dedykowane linie złączek i kołnierzy

Fabryka posiada oddzielne stanowiska produkcyjne do produkcji kołnierzy gwintowanych i pasujących łączników rurowych. Takie rozwiązanie umożliwia producentowi dostarczenie kompletnych pakietów rur, które obejmują kolanka, trójniki, reduktory i zawory ze stopów super duplex. Dla konstruktorów skidów odsalających jedno źródło wielu komponentów upraszcza zaopatrzenie i zapewnia kompatybilność materiałową w całym zespole rurociągów.

Informacje o dostawach i dostawach

• Minimalna ilość zamówienia:1 sztuka, wspierająca instalacje pilotażowe i naprawy systemów.
• Standardowy czas realizacji dostawy:15 do 30 dni, z możliwością transportu lotniczego w przypadku pilnej naprawy zakładu.
• Warunki handlowe:EXW, FOB i CIF zgodnie z Incoterms 2020.
• Pakiet identyfikowalności:EN 10204 3.1 Certyfikaty badań materiałów z numerami cieplnymi.
