Jaką rolę odgrywają zawory motylkowe w regulacji przepływu rurociągu w elektrowni wodnej?

W elektrowni wodnej paliwem jest woda. Jest on magazynowany w zbiorniku, kierowany przez zastawkę i kierowany do turbiny wytwarzającej energię elektryczną. Kontrola przepływu wody ma kluczowe znaczenie dla wydajności i bezpieczeństwa całej instalacji. Jeżeli przepływ jest zbyt duży, turbina może przekroczyć prędkość obrotową i ulec uszkodzeniu. Jeśli przepływ jest zbyt niski, instalacja działa nieefektywnie. Jeżeli przepływ musi zostać nagle zatrzymany, gwałtowny wzrost ciśnienia może spowodować rozerwanie zastawki. TheZawór motylkowyjest jednym z kluczowych elementów umożliwiających tę kontrolę. Jest to zawór ćwierćobrotowy, który reguluje przepływ poprzez obrót tarczy znajdującej się w rurze. W elektrowniach wodnych zawory motylkowe stosowane są w zastawce w celu odizolowania turbiny, regulacji przepływu podczas rozruchu i wyłączania oraz zapewnienia awaryjnego odcięcia. Stosowane są również w instalacjach wody chłodzącej, systemach odwadniających i innych obwodach pomocniczych.

Rola zaworu motylkowego w regulacji przepływu zastawki jest wieloaspektowa. Musi zapewniać szczelne odcięcie w stanie zamkniętym, niski opór w stanie otwartym i precyzyjną kontrolę podczas modulacji. Musi wytrzymywać wysokie ciśnienia i duże średnice typowe dla zastosowań zastawkowych. Musi być niezawodny, bo awaria może spowodować katastrofalne szkody. Musi być także zaprojektowany tak, aby wytrzymać dynamiczne siły wody, w tym skoki ciśnienia występujące przy szybkim zamykaniu zaworu. W artykule zbadana zostanie rola przepustnicy w regulacji przepływu rurociągu w elektrowni wodnej. Omówimy zasady projektowania, materiały, metody uruchamiania i charakterystykę działania, które sprawiają, że zawory motylkowe nadają się do tego wymagającego zastosowania. Dostarczymy również szczegółowe specyfikacje naszych zaworów motylkowych z naszej fabryki w Dafugui Pipe Valve Co., Ltd.

Spis treści

• 1. Co to jest przepustnica i gdzie pasuje do elektrowni wodnej?
• 2. Dlaczego do izolacji zastawki preferuje się zawory motylkowe?
• 3. Jak zawór motylkowy radzi sobie ze skokami ciśnienia i uderzeniami wodnymi?
• 4. Jakie materiały i powłoki zapewniają długą żywotność zastawek?
• 5. Jakie metody uruchamiania są stosowane w przypadku przepustnic typu Penstock?
• 6. Jakie specyfikacje definiują zawór motylkowy do elektrowni wodnych?
• 7. Często zadawane pytania (FAQ)
• 8. Wniosek

1. Co to jest przepustnica i gdzie pasuje do elektrowni wodnej?

Zawór motylkowy to zawór ćwierćobrotowy, który reguluje przepływ za pomocą okrągłej tarczy zamontowanej na obracającym się wale. Gdy zawór jest zamknięty, tarcza jest ustawiona prostopadle do przepływu, blokując go. Gdy zawór jest otwarty, dysk jest ustawiony równolegle do przepływu, umożliwiając przepływ wody z minimalnym oporem. Tarcza jest zazwyczaj montowana na wale, który przechodzi przez korpus zaworu do siłownika. Siłownik obraca wał o 90 stopni, aby otworzyć lub zamknąć zawór. W elektrowni wodnej zawory motylkowe są stosowane w kilku miejscach. Najważniejszym z nich jest zastawka, na której zawór izoluje turbinę od źródła wody. Zawór ten jest często nazywany „zaworem wlotowym turbiny” lub „głównym zaworem wlotowym”. Ma zazwyczaj dużą średnicę, od 1 metra do 6 metrów lub więcej i musi wytrzymać wysokie ciśnienie. Inne zastosowania zaworów motylkowych w elektrowni wodnej obejmują system wody chłodzącej, system odwadniający i system ochrony przeciwpożarowej. Poniższa tabela podsumowuje typowe zastosowania zaworów motylkowych w elektrowni wodnej.

Na Dafugui Pipe Valve Co., Ltd.nasza fabryka produkuje zawory motylkowe do zastosowań w elektrowniach wodnych w różnych rozmiarach i ciśnieniach. Mamy duże doświadczenie w dostarczaniu zaworów do zastawek i układów pomocniczych. Nasz zespół inżynierów ściśle współpracuje z projektantami elektrowni wodnych, aby zapewnić optymalizację zaworu pod kątem określonych warunków pracy.

2. Dlaczego do izolacji zastawki preferuje się zawory motylkowe?

Zawory motylkowe są preferowane do izolacji zastawek z kilku powodów. Pierwszą z nich jest ich kompaktowa konstrukcja. Zawór motylkowy jest znacznie krótszy w stosunku do powierzchni czołowej niż zasuwa lub zawór kulowy o tej samej średnicy. Zmniejsza to wymaganą przestrzeń w elektrowni i koszt zaworu. Drugim powodem jest niski spadek ciśnienia przy pełnym otwarciu. Płytka zaworu motylkowego stanowi jedyną przeszkodę na drodze przepływu, a gdy jest ustawiona równolegle do przepływu, spadek ciśnienia jest minimalny. Jest to ważne dla efektywności energetycznej, ponieważ każdy spadek ciśnienia w zastawce oznacza utratę energii. Trzecim powodem jest ich szybkie działanie. Zawór motylkowy można otworzyć lub zamknąć w ciągu kilku sekund, co jest niezbędne do awaryjnego odcięcia. Czwartym powodem jest ich zdolność do obsługi dużych średnic. Zawory motylkowe są dostępne w rozmiarach do 6 metrów i większych, dzięki czemu nadają się do największych zastawek. Poniższa tabela porównuje zawory motylkowe z innymi typami zaworów stosowanymi w zastawkach.

W naszej fabryce produkujemy zawory motylkowe, które są specjalnie zaprojektowane do izolacji zastawek. Nasze zawory charakteryzują się solidną obudową, precyzyjnie obrobionym dyskiem i niezawodnym systemem uszczelniającym. Stosujemy wysokiej jakości materiały i powłoki, aby zapewnić długą żywotność w wymagającym środowisku zastawek. Nasz zespół inżynierów może pomóc w wyborze odpowiedniego zaworu dla konkretnych warunków panujących w zastawce.

3. Jak zawór motylkowy radzi sobie ze skokami ciśnienia i uderzeniami wodnymi?

Skoki ciśnienia, zwane również uderzeniami wodnymi, są jednym z najważniejszych wyzwań w regulacji przepływu rurociągu. Kiedy zawór zostaje szybko zamknięty, pęd wody w zastawce zostaje nagle zatrzymany, tworząc falę ciśnienia, która przemieszcza się z powrotem w górę rury. Ta fala ciśnienia może być wielokrotnie większa od normalnego ciśnienia roboczego i może spowodować katastrofalne uszkodzenie zastawki, zaworu i turbiny. Zawory motylkowe zaprojektowano tak, aby radziły sobie ze skokami ciśnienia poprzez połączenie powolnego zamykania i ograniczania przepięć. Siłownik zaworu jest zwykle zaprojektowany tak, aby powoli zamykać zawór w ciągu od 30 sekund do kilku minut, aby zminimalizować wzrost ciśnienia. Dodatkowo zawór może być wyposażony w układ ograniczający przepięcia, taki jak zawór obejściowy lub akumulator, który pochłania skoki ciśnienia. Poniższa tabela podsumowuje metody stosowane do radzenia sobie ze skokami ciśnienia w przepustnicach zastawkowych.

W firmie Dafugui Pipe Valve Co., Ltd. nasze zawory motylkowe są zaprojektowane tak, aby wytrzymać skoki ciśnienia typowe dla rurociągów hydroenergetycznych. Stosujemy siłowniki o dużej wytrzymałości, które można zaprogramować na powolne zamykanie i zamykanie dwustopniowe. Jako akcesoria opcjonalne oferujemy także zawory obejściowe i systemy ograniczające przepięcia. Nasz zespół inżynierów może przeanalizować warunki udarowe w zastawce i zalecić odpowiednie środki kontroli przepięć.

4. Jakie materiały i powłoki zapewniają długą żywotność zastawek?

Materiały i powłoki stosowane w zaworach motylkowych do obsługi zastawek muszą zostać wybrane tak, aby wytrzymać specyficzne warunki zastosowania. Warunki te obejmują jakość wody (może to być woda słodka, słona lub woda z cząstkami ściernymi), ciśnienie robocze i temperatura. Najpopularniejszymi materiałami korpusów przepustnic zastawkowych są żeliwo, żeliwo sferoidalne, stal węglowa i stal nierdzewna. Tarcza jest zwykle wykonana z tego samego materiału co korpus lub z materiału wyższej jakości w celu zwiększenia odporności na korozję. Wał jest zwykle wykonany ze stali nierdzewnej. System uszczelniający ma kluczowe znaczenie. Gniazdo jest zwykle wykonane ze sprężystego materiału, takiego jak EPDM lub kauczuk nitrylowy, lub z metalu do zastosowań w wysokich temperaturach lub pod wysokim ciśnieniem. Poniższa tabela podsumowuje materiały i powłoki stosowane w naszych przepustnicach zastawkowych.

W naszej fabryce dobieramy materiały i powłoki dla każdego zaworu motylkowego w oparciu o konkretne zastosowanie. Stosujemy wysokiej jakości odlewy i precyzyjną obróbkę, aby mieć pewność, że nasze zawory spełniają wymagane wymiary i tolerancje. Oferujemy również szeroką gamę powłok zabezpieczających przed korozją i ścieraniem. Naszym celem jest dostarczanie zaworów motylkowych, które działają niezawodnie przez cały okres eksploatacji elektrowni wodnej.

5. Jakie metody uruchamiania są stosowane w przypadku przepustnic typu Penstock?

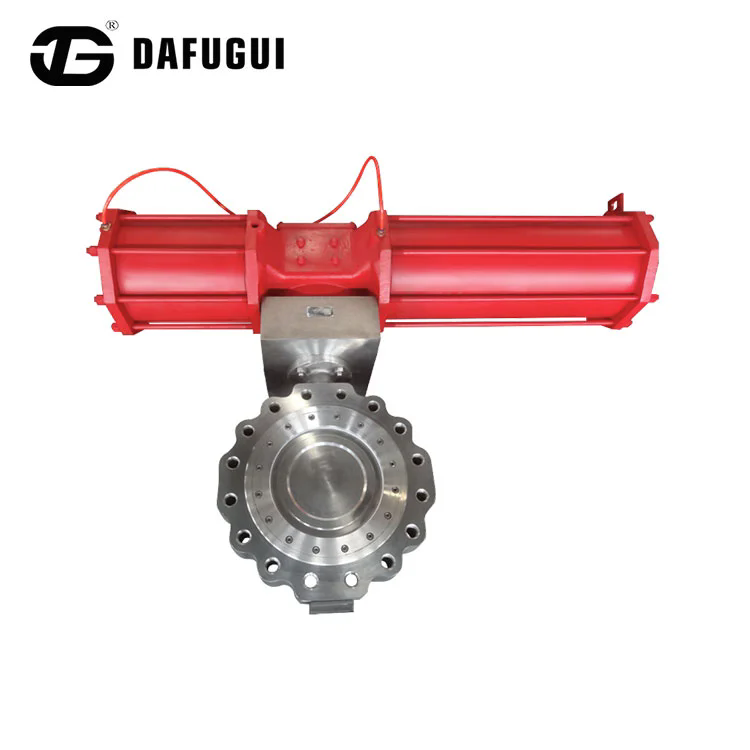

Uruchomienie zaworu motylkowego na zastawce jest krytycznym czynnikiem projektowym. Siłownik musi zapewniać moment obrotowy wymagany do obracania tarczy wbrew ciśnieniu wody i tarciu uszczelek. Musi także zapewniać prędkość i kontrolę wymagane dla określonego trybu pracy. Najpopularniejsze metody uruchamiania zaworów motylkowych na zastawce to elektryczne, hydrauliczne i pneumatyczne. Siłowniki elektryczne wykorzystują silnik elektryczny i przekładnię do obracania wału zaworu. Są powszechnie stosowane do sterowania modulacyjnego i do zastosowań, w których wymagane jest powolne, kontrolowane zamykanie. Siłowniki hydrauliczne wykorzystują ciśnienie hydrauliczne do poruszania tłoka lub łopatki, która obraca wał zaworu. Zapewniają wysoki moment obrotowy i szybką pracę, dzięki czemu nadają się do awaryjnego wyłączania. Siłowniki pneumatyczne wykorzystują sprężone powietrze do poruszania tłoka lub membrany. Są mniej powszechne w zastosowaniach zastawek ze względu na wymagania dotyczące wysokiego momentu obrotowego. Poniższa tabela porównuje metody uruchamiania.

W firmie Dafugui Pipe Valve Co., Ltd. nasze zawory motylkowe mogą być dostarczane z dowolną z tych metod uruchamiania. Współpracujemy z naszymi klientami, aby wybrać siłownik, który najlepiej odpowiada ich wymaganiom operacyjnym. Oferujemy również szereg opcji sterowania, w tym ręczne sterowanie, sprzężenie zwrotne położenia i zdalne sterowanie. Naszym celem jest dostarczenie kompletnego zestawu zaworów i siłowników, który spełnia specyficzne potrzeby elektrowni wodnej.

6. Jakie specyfikacje definiują zawór motylkowy do elektrowni wodnych?

Kluczowe specyfikacje zaworu motylkowego do elektrowni wodnych obejmują rozmiar, ciśnienie znamionowe, materiał korpusu, materiał dysku, materiał gniazda, metodę uruchamiania i standard projektowy. Poniższa tabela zawiera podsumowanie typowych specyfikacji naszych zaworów motylkowych zastawkowych.

W naszej fabryce produkujemy zawory motylkowe spełniające te i inne specyfikacje. Możemy dostosować zawór do specyficznych wymagań projektu, w tym do specjalnych rozmiarów, specjalnych materiałów i specjalnego uruchamiania. Nasz zespół inżynierów może pomóc w procesie wyboru i dostarczyć szczegółowe dane techniczne dla Twojego projektu.

7. Często zadawane pytania (FAQ)

Pytanie 1: Jaki jest typowy rozmiar zaworu motylkowego stosowanego w zastawce elektrowni wodnej?

Odpowiedź: Typowy rozmiar zaworu motylkowego stosowanego w zastawce elektrowni wodnej waha się od 1 metra do 6 metrów lub więcej. Rozmiar zależy od natężenia przepływu i dopuszczalnego spadku ciśnienia. Większe zastawki wymagają większych zaworów. W Dafugui Pipe Valve Co., Ltd. produkujemy na zamówienie przepustnice do DN6000 i większych.

Pytanie 2: W jaki sposób uruchamiany jest zawór motylkowy w elektrowni wodnej?

Odpowiedź: Zawory motylkowe w elektrowniach wodnych są zwykle uruchamiane za pomocą siłowników elektrycznych lub hydraulicznych. Siłowniki elektryczne służą do normalnej pracy i regulacji przepływu. Siłowniki hydrauliczne stosowane są do awaryjnego odcinania oraz do dużych zaworów wymagających wysokiego momentu obrotowego. Wybór zależy od specyficznych wymagań rośliny.

Pytanie 3: Jaka jest różnica pomiędzy zaworem motylkowym z gniazdem elastycznym a zaworem motylkowym z gniazdem metalowym?

Odpowiedź: Zawór motylkowy o elastycznym gnieździe wykorzystuje miękki materiał gniazda, taki jak EPDM lub kauczuk nitrylowy, który zapewnia szczelne uszczelnienie przy niższych ciśnieniach i temperaturach. Zawór motylkowy z metalowym gniazdem wykorzystuje metalowe gniazdo, które może wytrzymać wyższe temperatury i ciśnienia, ale może nie zapewniać tak szczelnego uszczelnienia. Wybór zależy od warunków pracy zastawki.

Pytanie 4: Jak zapobiec uderzeniom hydraulicznym w zaworze motylkowym zastawki?

Odpowiedź: Uderzeniu wodnemu można zapobiec, powoli zamykając zawór motylkowy na okres od 30 sekund do kilku minut. Siłownik jest zaprogramowany tak, aby zapewniał kontrolowany profil zamykania. Ponadto do pochłaniania fali ciśnienia można zastosować systemy ograniczające przepięcia, takie jak zawory obejściowe lub zbiorniki wyrównawcze. Nasz zespół inżynierów może przeanalizować warunki udarowe w zastawce i zalecić odpowiednie środki.

Pytanie 5: Jak często należy konserwować zawór motylkowy zastawki?

Odpowiedź: Zawór motylkowy zastawki należy sprawdzać i konserwować w regularnych odstępach czasu, zazwyczaj co roku lub po określonej liczbie cykli roboczych. Konserwacja powinna obejmować sprawdzenie gniazda pod kątem zużycia, smarowanie łożysk, sprawdzenie siłownika i sprawdzenie działania uszczelnienia. Regularna konserwacja zapewnia niezawodne działanie i wydłuża żywotność zaworu.

8. Wniosek

Zawory motylkowe odgrywają kluczową rolę w regulacji przepływu rurociągu w elektrowni wodnej. Zapewniają izolację, kontrolę przepływu i awaryjne wyłączenie. Są preferowane ze względu na zwartą konstrukcję, niski spadek ciśnienia, szybką pracę i możliwość obsługi dużych średnic. Zostały zaprojektowane tak, aby wytrzymać wysokie ciśnienia i skoki ciśnienia występujące w rurociągach. Są produkowane z materiałów i powłok zapewniających długą żywotność w wymagającym środowisku hydroenergetyki. Nasza fabryka w firmie Dafugui Pipe Valve Co., Ltd. posiada wiedzę i sprzęt do produkcji zaworów motylkowych, które spełniają najbardziej rygorystyczne wymagania elektrowni wodnych. Ściśle współpracujemy z naszymi klientami, aby zrozumieć ich specyficzne potrzeby i zapewnić optymalne rozwiązanie w zakresie zaworów. Niezależnie od tego, czy budujesz nową elektrownię wodną, ​​czy modernizujesz istniejącą, możemy dostarczyć zawory motylkowe, których potrzebujesz.

Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło nas zaufanym partnerem w projektach hydroenergetycznych na całym świecie. Zapraszamy do kontaktu w celu omówienia Państwa wymagań. Możemy dostarczyć próbki, dane techniczne i pomoc projektową. Pozwól nam pokazać, jak nasze zawory motylkowe mogą poprawić wydajność i niezawodność regulacji przepływu w zastawce.

Skontaktuj się z firmą Dafugui Pipe Valve Co., Ltd. już dziśaby omówić wymagania dotyczące zaworów motylkowych w elektrowniach wodnych i dowiedzieć się, w jaki sposób nasze zawory mogą spełnić Twoje potrzeby w zakresie regulacji przepływu w rurociągu.
