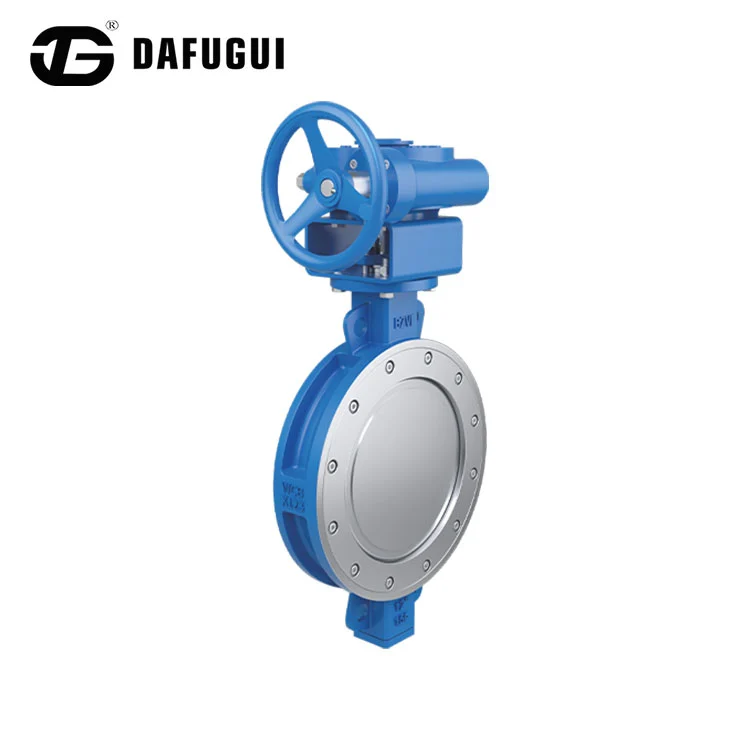

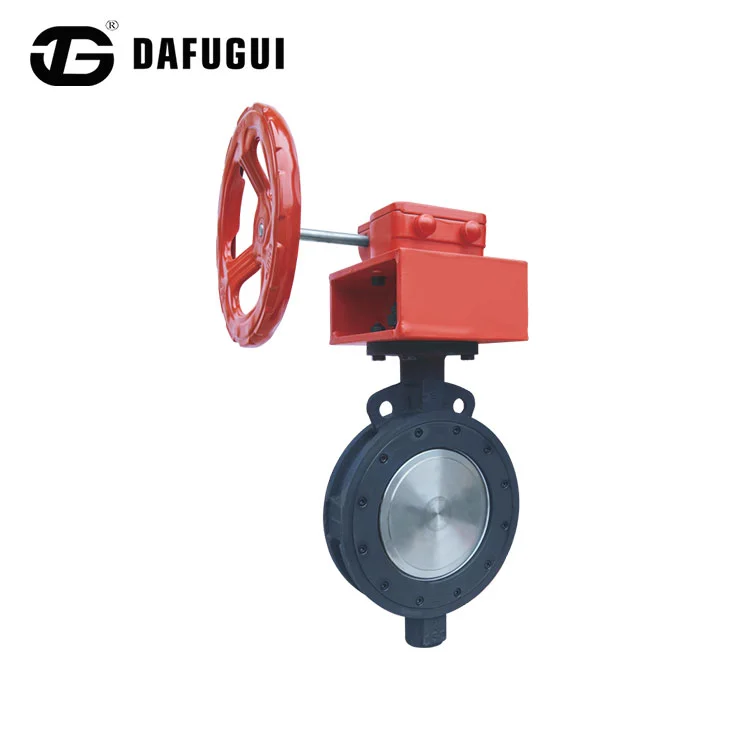

Zawór motylkowy o wysokiej wydajności

Wysokowydajne przepustnice Dafugui składają się głównie z korpusów zaworów, płytek zaworów, trzpieni zaworów i pierścieni uszczelniających i są szeroko stosowane w takich gałęziach przemysłu, jak ropa naftowa, chemiczna, energetyczna i uzdatnianie wody. Nasze wysokowydajne przepustnice spełniają krajowe normy jakości, są wyposażone w połączenia kołnierzowe, nadają się do mediów olejowych i są objęte kompleksową obsługą posprzedażną. Oferujemy od ręki dostępny towar. Skontaktuj się z nami, aby uzyskać więcej informacji i znaleźć najlepsze dla Ciebie rozwiązania.

Parametry produktu

Różnica w stosunku do zwykłych zaworów motylkowych

W istniejącej technologii przepustnic tradycyjne produkty wykorzystują głównie takie materiały, jak guma i PTFE jako strukturę uszczelniającą. Jednakże, ze względu na swoje nieodłączne cechy konstrukcyjne, te przepustnice nie mogą spełniać rygorystycznych wymagań dotyczących wysokiej temperatury, wysokiego ciśnienia, odporności na korozję i odporności na zużycie.

Bardziej zaawansowany, wysokowydajny zawór motylkowy ma zintegrowaną konstrukcję korpusu zaworu i gniazda. Powierzchnia uszczelniająca gniazda zaworu pokryta jest materiałem stopowym odpornym na temperaturę i korozję, a płytka zaworu jest wyposażona w wielowarstwowe, miękko ułożone pierścienie uszczelniające.

W porównaniu z tradycyjnymi przepustnicami, wysokowydajne przepustnice mają nie tylko podstawową zaletę w postaci odporności na wysoką temperaturę, ale są także łatwiejsze w obsłudze i nie powodują strat tarcia podczas otwierania i zamykania. Podczas zamykania moment obrotowy mechanizmu przekładniowego wzrasta synchronicznie, uzyskując precyzyjną kompensację uszczelnienia, co znacznie poprawia niezawodność uszczelnienia przepustnicy i skutecznie wydłuża żywotność produktu.

Zalety techniczne

1. Podwójna/potrójna konstrukcja mimośrodowa zapewnia zerowy wyciek

2. Niskie tarcie i długa żywotność; przy właściwym użytkowaniu żywotność może przekroczyć 100 000 cykli

3. Odporny na wysokie ciśnienie i wysoką temperaturę

4. Niski opór przepływu, mały rozmiar i niewielka waga, wspierają automatyczne sterowanie.

Nasze wysokowydajne przepustnice zapewniają skuteczność uszczelniania znacznie przewyższającą zwykłe przepustnice, dzięki czemu są szczególnie odpowiednie do zastosowań w środowiskach o wysokim ciśnieniu i wysokiej temperaturze. Nasze produkty posiadają korpusy zaworów ze staliwa i konstrukcje z twardym uszczelnieniem, a także wspieramy dostosowywanie różnych parametrów w celu spełnienia konkretnych potrzeb.

Klasyfikacja techniczna i analiza konstrukcyjna

Wysokowydajne przepustnice dzieli się na trzy typy w oparciu o ich mimośrodową strukturę, a każdy z nich ma swoje własne scenariusze zastosowania:

1. Pojedynczy mimośrodowy zawór motylkowy: Wał zaworu odbiega od linii środkowej korpusu zaworu, co zmniejsza zużycie gniazda zaworu. Nadaje się do płynów niskociśnieniowych, o normalnej temperaturze i o niskiej korozyjności oraz systemów zaopatrzenia w wodę i odprowadzania wody.

2. Przepustnica z podwójnym mimośrodem: Wał zaworu odbiega od linii środkowej korpusu zaworu i linii środkowej powierzchni uszczelniającej, co poprawia skuteczność uszczelnienia i zmniejsza moment obrotowy. Nadaje się do warunków średnio-wysokiego ciśnienia i średniej temperatury, takich jak miejskie zaopatrzenie w wodę i oczyszczanie ścieków.

3. Zawór motylkowy z potrójnym mimośrodem: Do konstrukcji z podwójnym mimośrodem dodano dodatkowy mimośród kątowy, uzyskując „kompresję w kształcie klina” powierzchni uszczelniającej, eliminując tarcie przy otwieraniu i osiągając zerowy wyciek. Nadaje się do mediów pod wysokim ciśnieniem, w wysokiej temperaturze i silnie korozyjnych, takich jak ropa naftowa, gaz ziemny i procesy chemiczne.
