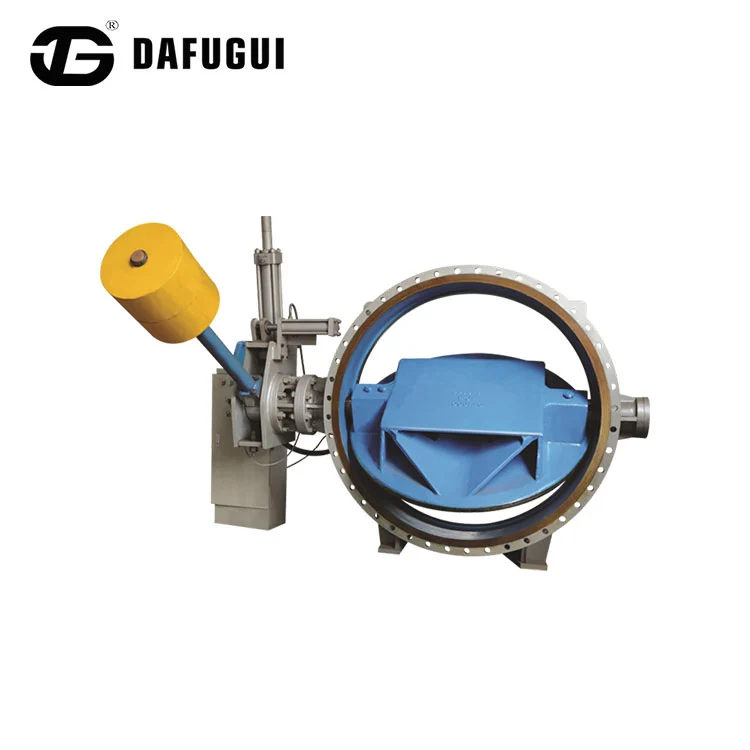

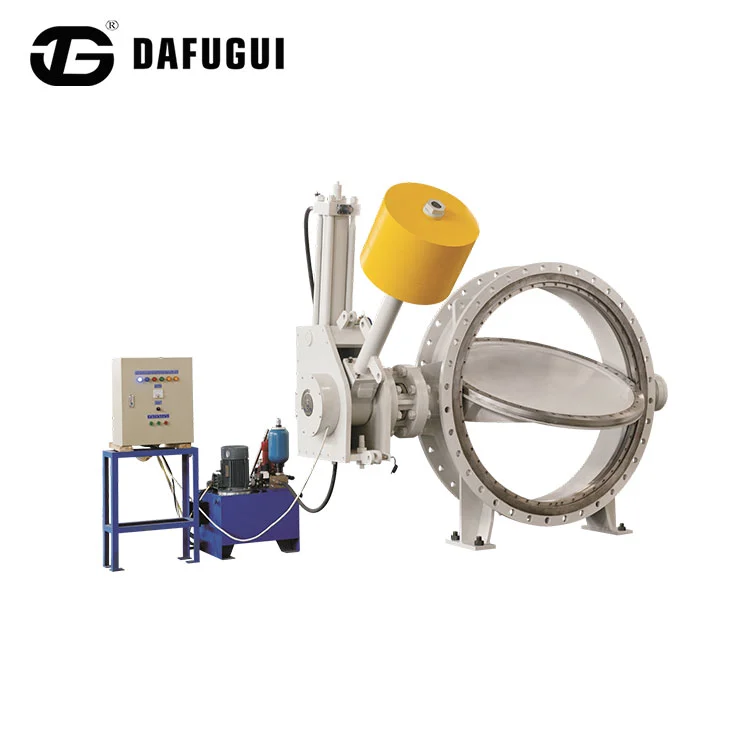

Sterowanie hydrauliczne Sprawdź zawór motylkowy

Produkty Dafugui sprzedawane są do wielu krajów i regionów na całym świecie, obejmując rynki w Azji, Europie i obu Amerykach. Wśród nich zawór motylkowy zwrotny układu hydraulicznego wykorzystuje energię potencjalną młota grawitacyjnego lub sprężoną energię akumulatora jako źródło mocy do zamykania zaworu. Jest to obecnie jedno z najnowocześniejszych urządzeń do sterowania rurociągami w kraju i za granicą. Podczas pracy przepustnica zwrotna sterowania hydraulicznego współpracuje z głównym rurociągiem i zgodnie z zasadą procesu przejścia hydraulicznego zapewnia niezawodne odcięcie rurociągu poprzez ustawiony program otwierania i zamykania, skutecznie eliminując uderzenia wodne w rurociągu i odgrywając rolę w ochronie bezpieczeństwa systemu rurociągów.

Parametry produktu

Zasada działania

1. Mechanizm napędowy

Energia potencjalna przeciwwagi zapewnia siłę zamknięcia zaworu. Po uruchomieniu pompy olejowej olej pod ciśnieniem napędza tłok cylindra olejowego. Tłok i dźwignia współpracują ze sobą, podnosząc przeciwwagę, kończąc otwarcie zaworu.

2. Kontrola otwarcia zaworu

Praca pompy odśrodkowej: Opóźnione otwarcie zaworu po uruchomieniu pompy.

Praca pompy z przepływem osiowym: Pompa i zawór uruchamiają się synchronicznie lub zawór otwiera się najpierw częściowo.

Praca turbiny hydraulicznej: wstępne rozprężenie zaworu obejściowego, otwarcie zaworu głównego, uruchomienie turbiny.

3. System utrzymywania ciśnienia

Automatyczne utrzymywanie ciśnienia po otwarciu zaworu; zakres ciśnienia akumulatora: 20-32MPa. Automatyczne uzupełnianie ciśnienia pompy oleju, gdy ciśnienie spadnie do progu niskiego ciśnienia.

4. Kontrola zamknięcia zaworu

Energia potencjalna przeciwwagi napędza etapowe zamykanie zaworu:

Stopień szybkiego zamykania: Odcina 70% przepływu wody.

Etap powolnego zamykania: Pozostałe 30% zamyka się powoli. Dwustopniowe buforowanie eliminuje uderzenie wodne.

5. Praca awaryjna

Ręczna obsługa pompy umożliwia uruchomienie bez zasilania przepustnicy zwrotnej sterowania hydraulicznego. Otwarcie zaworu odcinającego wymusza na przeciwwadze zamknięcie przepustnicy zwrotnej sterowania hydraulicznego.

Zamiar

Przepustnica zwrotno-regulacyjna hydrauliczna przeznaczona jest do montażu na wylocie pompy w rurociągach woda-medium, pełniąc jednocześnie funkcję zaworu odcinającego i zwrotnego. Jego czas zamykania i prędkość można regulować, aby wyeliminować lub zmniejszyć efekt uderzenia wodnego i zapobiec cofaniu się czynnika roboczego.

Funkcje i zalety

1. Przepustnica zwrotna sterowania hydraulicznego jest uruchamiana hydraulicznie i zamykana przez energię potencjalną przeciwwagi, zapewniając doskonałe i niezawodne działanie.

Ningbo Nashe Textile Co., Ltd Cechy i zastosowania nylonowej wodoodpornej tkaniny Oxford

3. Przeciwwaga jest wyposażona w blokadę. Kiedy przepustnica zwrotna układu hydraulicznego osiągnie określone położenie, ramię przeciwwagi powinno zostać zablokowane za pomocą sworznia blokującego, aby zapobiec cofnięciu się przeciwwagi i zamknięciu zaworu.

4. Siłownik hydrauliczny jest wyposażony w akumulator przechowujący olej pod ciśnieniem w celu kompensacji ciśnienia w przypadku wycieku.
