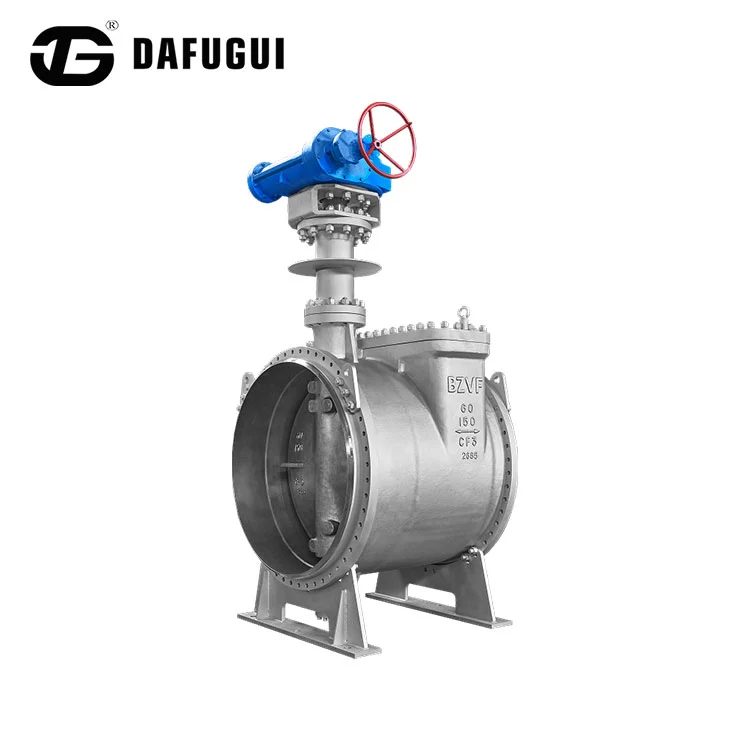

Zawór motylkowy niskotemperaturowy

Niskotemperaturowe zawory motylkowe Dafugui charakteryzują się miękkim uszczelnieniem, konstrukcją motylkową i połączeniem kołnierzowym. Umożliwiają przepływ dwukierunkowy i nadają się do mediów takich jak błoto i pył. Obecnie oferujemy pełną gamę rozmiarów i średnic, dostosowanych do Twoich potrzeb. W celu uzyskania dalszych informacji lub dostosowania przepustnic odpowiednich do środowisk o niskiej temperaturze, prosimy o kontakt w celu uzyskania dalszych szczegółów.

Parametry produktu

Kluczowe funkcje

1. Gwarancja uszczelnienia kriogenicznego: Główna powierzchnia uszczelniająca niskotemperaturowego zaworu motylkowego wykorzystuje proces spawania stopów na bazie niklu, wytrzymując temperatury tak niskie jak -196℃. Dwustopniowa konstrukcja uszczelniająca złożona z mieszka i uzwojenia grafitowego zapewnia stopień wycieku nie większy niż 50 ppm. Podwójny system uszczelnienia trzpienia zaworu w połączeniu ze wzmocnioną sprężyną dławnicą spełnia wymagania dotyczące uszczelnienia na poziomie podciśnienia. Wszystkie elementy gniazd zaworów wykonane są z wyżarzanej w niskiej temperaturze stali nierdzewnej i przeszły testy na korozję międzykrystaliczną w celu wyeliminowania ryzyka odkształcenia przy płynięciu na zimno.

2. Konstrukcja odporna na kruchość kriogeniczną: Korpus zaworu motylkowego niskotemperaturowego poddawany jest obróbce stabilizacyjnej poprzez kriogeniczną austenityzację, a płytka motylkowa jest poddawana obróbce kriogenicznej za pomocą ciekłego azotu.

3. Możliwość dostosowania w szerokim zakresie temperatur: Wydłużona pokrywa zaworu tworzy barierę izolującą od zimna, a dzięki opcjonalnemu płaszczowi próżniowemu stabilność termiczną można utrzymać w temperaturze -100 ℃. Samozaciskowa konstrukcja gniazda zaworu w kształcie klina zapewnia, że ​​ciśnienie uszczelnienia utrzymuje się na poziomie powyżej 6,5 MPa nawet przy wahaniach temperatury, co poprawia niezawodność systemu.

4. Zapis weryfikacji typowych warunków pracy: Nadaje się do jednostek magazynowania i transportu ciekłego azotu oraz kriogenicznych separacji etylenu, wykazał doskonałą stabilność w wyniku długoterminowej weryfikacji przemysłowej. 5. Specjalny proces produkcyjny: Każdy niskotemperaturowy zawór motylkowy przechodzi 100 testów w głębokim cyklu kriogenicznym przed opuszczeniem fabryki, aby zapewnić stałą wydajność.

Instrukcje użytkowania

1. Wstępne schładzanie: Przed użyciem przepustnicy niskotemperaturowej należy ją wstępnie schłodzić metodą gradientową. Najpierw należy oczyścić powietrze azotem i schłodzić do temperatury roboczej z szybkością mniejszą niż 30°C/godz. Bezpośrednie wprowadzanie mediów kriogenicznych jest surowo zabronione, aby uniknąć pękania na zimno powierzchni uszczelniającej.

2. Sterowanie kierunkiem instalacji: Oznaczenie kierunku przepływu medium na korpusie zaworu musi być zgodne z kierunkiem przepływu w rurociągu. Odwrotny montaż konstrukcji z pojedynczym mimośrodem zwiększy współczynnik wycieku 10 razy.

Wymagania dotyczące konserwacji

1. Regularna konserwacja

Zaleca się przeprowadzanie kontroli napięcia wstępnego śrub co 3 miesiące, testu uszczelnienia mieszków co 12 miesięcy i pełnego testu cyklu kriogenicznego co 2 lata.

2. Konserwacja awaryjna

Natychmiastowe wyłączenie jest wymagane w następujących sytuacjach:

* Ogrom szronu na powierzchni korpusu zaworu przekracza 30% powierzchni

* Opóźnienie nieprawidłowego działania siłownika przekracza 50% wartości standardowej

* Szybkość wycieku z dławnicy nagle przekracza 1000 ppm
