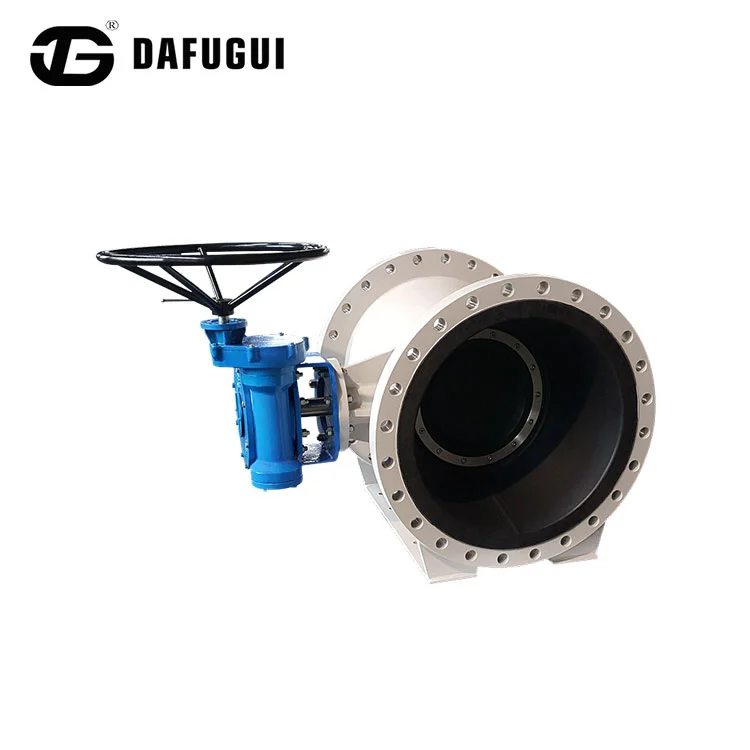

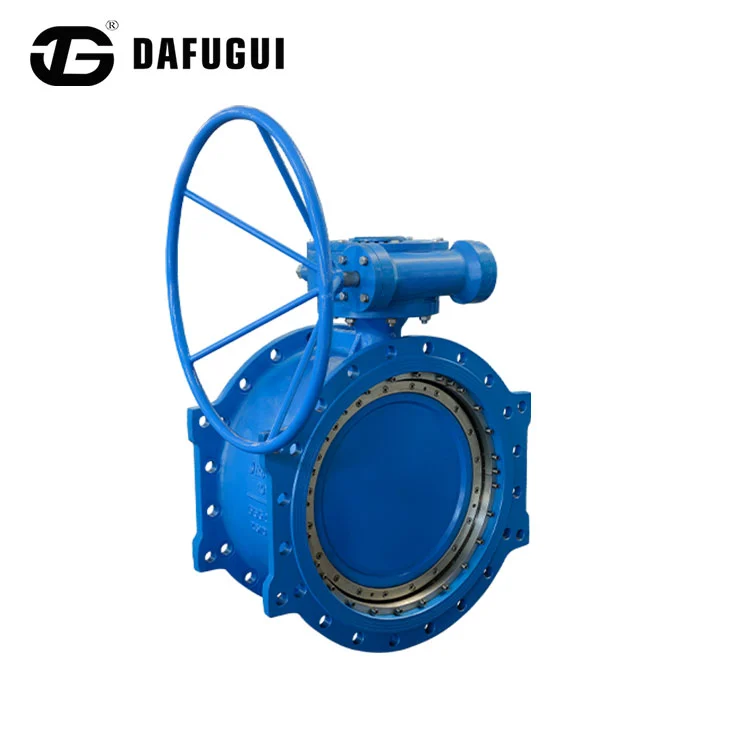

Zawór motylkowy z elastycznym gniazdem

Ten elastyczny zawór motylkowy Dafugui jest wysokiej jakości i trwały. Wykorzystuje konstrukcję uszczelniającą typu metal-metal lub płytkę kompozytową i osiąga zerowy wyciek dzięki elastycznemu pierścieniowi uszczelniającemu ze stali nierdzewnej. Może utrzymać szczelność i pozostać nieodkształconym nawet w warunkach wysokiej lub niskiej temperatury.

Parametry produktu

Analiza i problemy

Zawór motylkowy z elastycznym gniazdem składa się z głównych elementów, takich jak korpus zaworu, płytka zaworu, trzpień zaworu, elastyczne gniazdo i pierścień dociskowy.

Budowa i działanie pierścienia dociskowego: Bok pierścienia dociskowego tworzy parę uszczelniającą z korpusem zaworu i kołnierzem rury. Z boku znajdują się otwory na śruby; śruby służą do dokręcenia pierścienia dociskowego, zabezpieczenia gniazda zaworu i zintegrowania go z korpusem zaworu, tworząc całkowitą długość konstrukcyjną zaworu.

Ze względu na otwory na śruby z boku pierścienia dociskowego, efektywna średnica powierzchni uszczelniającej jest zmniejszona. Większość użytkowników używa kołnierzy wsuwanych, których nominalna średnica wewnętrzna jest o 10-20 mm większa. Zmniejsza to efektywną powierzchnię uszczelniającą. Jeśli podczas montażu zawór i kołnierz rury nie będą ustawione koncentrycznie, zawór będzie niewspółliniowy i będzie dociskany do otworów na śruby. W takim przypadku otwory na śruby zostaną odsłonięte wewnątrz wewnętrznego otworu kołnierza rury, powodując wyciek. Wyciek charakteryzuje się wypływem medium z tylnej części pierścienia dociskowego.

Środki ostrożności dotyczące akceptacji

Ze względów konstrukcyjnych podczas testów i odbiorów wystąpiły nieszczelności, co skłoniło użytkownika do powiadomienia producenta o niezgodności. Jednak po komunikacji produkty pomyślnie przeszły kontrolę i działały bez problemów. Dlatego też poniższe środki ostrożności mają pomóc użytkownikom lepiej zrozumieć i używać elastycznych fotelików.

1. Podczas testowania przepustnicy z elastycznym gniazdem należy ją położyć płasko, stroną z pierścieniem dociskowym skierowaną do góry. Na tej płaskiej powierzchni umieść płytkę dociskową, która ma w przybliżeniu ten sam rozmiar, co średnica zewnętrzna kołnierza i średnica zaworu. W przypadku korzystania z maszyny do prób ciśnieniowych pazury dociskowe powinny dociskać tę płytkę dociskową, aby zapewnić równomierny rozkład ciśnienia na pierścieniu dociskowym po jednej stronie korpusu zaworu.

2. Podczas badania z kołnierzem zaślepiającym, przepustnice elastyczne typu waflowego z twardym uszczelnieniem są zazwyczaj testowane przy użyciu dwóch kołnierzy spiętych ze sobą. W przypadku zaworów motylkowych z elastycznym gniazdem kołnierzowym czasami użytkownicy używają tylko jednego kołnierza na dole, aby przykręcić go do zaworu. W takim przypadku śruby mocujące pierścień dociskowy na korpusie zaworu muszą wytrzymać pełne ciśnienie medium.

Powyższe punkty są typowymi problemami napotykanymi podczas instalacji. Zrozumienie konstrukcji naszego zaworu ułatwi montaż i zapewni prawidłowe użytkowanie elastycznej przepustnicy z twardą uszczelką.

Aplikacje i funkcje

Zawór motylkowy z elastycznym gniazdem wykorzystuje elastyczny pierścień uszczelniający ze stali nierdzewnej zamontowany na korpusie zaworu, aby osiągnąć rzeczywisty zerowy wyciek:

1. Regulowana uszczelka, szczelna na 100 000 cykli;

2. Specjalna konstrukcja uszczelniająca, brak odkształceń naprężeniowych w wysokich i zimnych warunkach, zapewniająca zerowy wyciek;

3.Trójwymiarowa struktura mimośrodowa, natychmiast otwierająca uszczelki, zamykająca uszczelki natychmiast po kontakcie;

4. Urządzenie do pozycjonowania osiowego, rozwiązujące problem łatwego wycieku w wyniku osiowego zużycia powierzchni uszczelniającej; siłownik można zamontować w dowolnym kierunku;

5. Nadaje się do stosowania w czystych rurociągach w przemyśle spożywczym, farmaceutycznym, chemicznym, a także w ochronie środowiska przemysłowego, uzdatnianiu wody, wieżowcach oraz rurociągach wodociągowych i drenażowych do otwierania, zamykania lub regulacji przepływu mediów.
