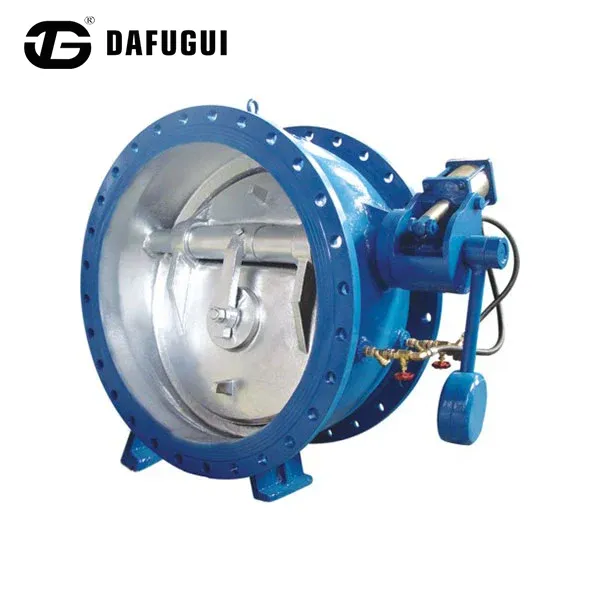

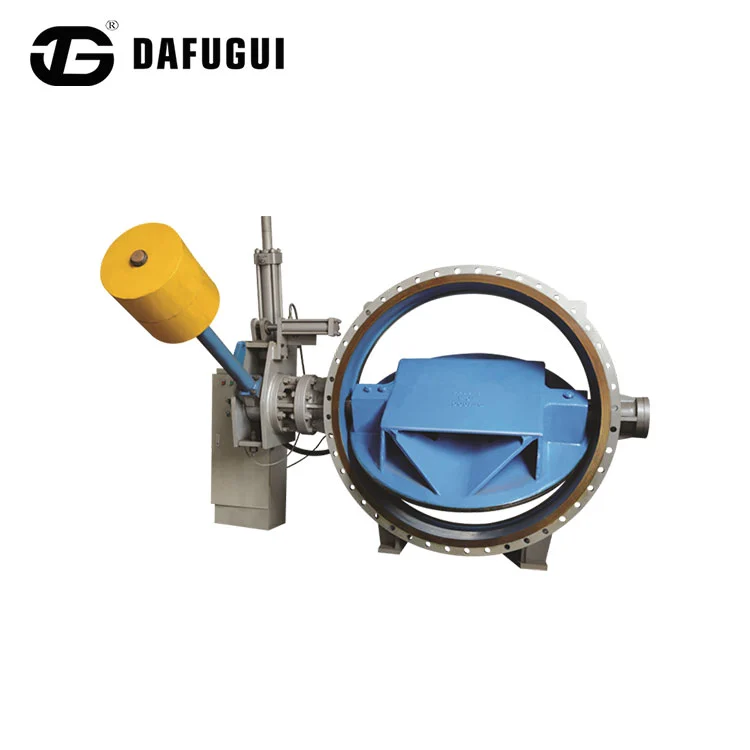

Zawór zwrotny motylkowy buforowy z hydraulicznym siłownikiem tłumiącym

Dostarczany bezpośrednio przez chińskiego producenta Dafugui, motylkowy zawór zwrotny buforowy z hydraulicznym cylindrem tłumiącym zapewnia niezawodną kontrolę przepływu zwrotnego w rurociągach komunalnych i przemysłowych o dużym obciążeniu. Działa płynnie w średnicach DN50–DN1400 i wykorzystuje dwustopniowe buforowanie hydrauliczne do zarządzania skokami ciśnienia bez pogarszania wydajności systemu.

Zawór, wykonany z korpusu z żeliwa sferoidalnego, staliwa lub stali nierdzewnej, nadaje się do rurociągów przesyłowych wody, systemów kanalizacyjnych, sieci cyrkulacji wody chłodzącej i zastosowań w płynach przemysłowych. Dafugui zapewnia indywidualną regulację hydrauliczną w oparciu o ciśnienie w rurociągu, charakterystykę pompy i wymagania operacyjne.

Zasada działania hydraulicznego sterowania buforem

Dwuetapowy projekt zamknięcia

Kiedy motylkowy zawór zwrotny buforowy z hydraulicznym cylindrem tłumiącym zatrzyma się lub zmieni kierunek przepływu, tarcza zaworu zaczyna się automatycznie zamykać pod wpływem siły przepływu wstecznego.

Podczas pierwszego etapu około 70–80% ruchu dysku jest wykonywane szybko, aby zapobiec nadmiernemu przepływowi wstecznemu.

W drugim etapie zewnętrzny hydrauliczny cylinder tłumiący steruje końcowym ruchem zamykającym, umożliwiając stopniowe zbliżanie się dysku do gniazda zaworu.

Mechanizm tłumienia cylindra hydraulicznego

Siłownik hydrauliczny działa poprzez kontrolowane wypieranie oleju. Gdy wał zaworu obraca się w kierunku pozycji zamkniętej, ruch tłoka tłoczy olej hydrauliczny przez regulowany kanał dławiący.

Tworzy to regulowany opór, spowalniając końcową prędkość zamykania i pomagając zmniejszyć wahania ciśnienia wewnątrz systemu rurociągów.

Skuteczność redukcji uderzeń wodnych

Kontrolując końcową fazę zamykania, hydrauliczny mechanizm tłumiący pomaga zminimalizować nagłe przerwy w przepływie i zmniejsza ryzyko szkodliwych skoków ciśnienia w rurociągach długodystansowych.

Standardy projektowe i zgodność

Kluczowe funkcje

Regulowana hydrauliczna kontrola zamykania

Zamontowany z boku siłownik hydrauliczny pozwala inżynierom dostosować prędkość zamykania w zależności od długości rurociągu, charakterystyki wyłączenia pompy i ciśnienia roboczego.

To sprawia, że ​​zawór nadaje się do różnych sieci wodociągowych i przemysłowych systemów cieczy wymagających indywidualnej wydajności zamykania.

Zabezpieczenie przed przepływem zwrotnym bez uderzenia

Kontrolowany mechanizm zamykający zmniejsza nagłe uderzenie dysku w gniazdo zaworu, pomagając wydłużyć żywotność i utrzymać stabilną pracę rurociągu.

Wytrzymała konstrukcja zaworu motylkowego

Konstrukcja z tarczą motylkową zapewnia kompaktowe wymiary, mniejsze wymagania dotyczące przestrzeni instalacyjnej i niezawodną pracę w systemach rurociągów o dużej średnicy.

Wiele opcji materiałowych

Dafugui dostarcza różne materiały korpusu i elementów wewnętrznych w zależności od warunków zastosowania:

• Żeliwo sferoidalne GGG40/GGG50 do ogólnych zastosowań wodnych
• WCB ze staliwa do systemów przemysłowych o wyższym ciśnieniu
• Stal nierdzewna CF8/CF8M do środowisk korozyjnych

Kontrola jakości i testowanie

Każdy DafuguiZawór zwrotny bufora motylkowegoprzechodzi procedury kontrolne przed wysyłką:

Test powłoki hydrostatycznej

Korpusy zaworów są testowane pod ciśnieniem hydraulicznym zgodnie z wymaganiami API 598 w celu sprawdzenia wytrzymałości konstrukcyjnej i odporności na ciśnienie.

Test szczelności siedzenia

Dwukierunkowe testy szczelności przeprowadzane są w celu potwierdzenia szczelności zaworu i zapobiegania niepożądanemu przepływowi zwrotnemu.

Kontrola wymiarowa

Krytyczne komponenty, w tym wały zaworów, powierzchnie uszczelniające tarczy i wymiary kołnierzy, są sprawdzane za pomocą precyzyjnego sprzętu pomiarowego.

Kontrola powłoki

Mierzy się grubość wewnętrznej i zewnętrznej powłoki epoksydowej, aby zapewnić skuteczność ochrony przed korozją.

Zastosowania przemysłowe

Miejskie Systemy Wodociągów

Zawór instalowany za przepompowniami i wzdłuż rurociągów przesyłowych pomaga kontrolować przepływ wsteczny i zmniejszać wahania ciśnienia podczas postoju pomp.

Rurociągi do oczyszczania i przesyłu ścieków

Nadaje się do systemów kanalizacyjnych, gdzie wymagane jest niezawodne zapobieganie przepływom zwrotnym i ochrona przed korozją.

Systemy wody chłodzącej elektrowni

Stosowany w rurociągach cyrkulacyjnych wody chłodzącej do ochrony pomp i utrzymania stabilnego kierunku przepływu.

Rurociągi procesów przemysłowych

Nadaje się do wody przemysłowej, oczyszczonych ścieków i innych nieagresywnych układów cieczy wymagających kontrolowanego zamykania zaworów.

Zalety produkcji Dafugui

Możliwość precyzyjnej obróbki

Dafugui wykorzystuje sprzęt do obróbki CNC do obróbki korpusów zaworów, wałów, tarcz i elementów uszczelniających, zachowując dokładność wymiarową i spójność montażu.

Indywidualna regulacja hydrauliczna

Parametry siłownika hydraulicznego można skonfigurować zgodnie z:

• Długość rurociągu
• Wydajność pompy
• Ciśnienie statyczne
• Prędkość przepływu
• Wymagany czas zamknięcia

Zintegrowana produkcja i kontrola jakości

Odlewanie zaworów, obróbka skrawaniem, kontrola montażu, próba ciśnieniowa i kontrola powłoki są kontrolowane w ramach zintegrowanego procesu produkcyjnego.

Dane techniczne

Często zadawane pytania

W jaki sposób hydrauliczny cylinder tłumiący poprawia działanie motylkowego zaworu zwrotnego?

Zawór zwrotny motylkowy buforowy z hydraulicznym cylindrem tłumiącym kontroluje końcową prędkość zamykania tarczy zaworu. W porównaniu z konwencjonalnymi metodami mechanicznego zamykania, zapewnia regulowany opór podczas końcowego skoku, pomagając zmniejszyć nagłe zmiany ciśnienia spowodowane szybkim zamknięciem zaworu.

Czy po montażu można regulować prędkość zamykania hydraulicznego?

Tak. Układ hydrauliczny może być wyposażony w regulowane elementy dławiące, umożliwiające personelowi konserwacyjnemu modyfikowanie charakterystyki zamykania w zależności od rzeczywistych warunków pracy rurociągu.

Jakie materiały są dostępne do zastosowań korozyjnych?

Dafugui oferuje komponenty CF8/CF8M ze stali nierdzewnej oraz opcje powłok odpornych na korozję do zastosowań związanych ze ściekami, płynami przemysłowymi lub środowiskami wymagającymi zwiększonej ochrony przed korozją.

Jakie dokumenty kontrolne są dostępne dla zamówień eksportowych?

Dafugui może zapewnić dokumentację inspekcji, raporty z prób ciśnieniowych, dokumentację materiałową i wsparcie w zakresie inspekcji stron trzecich zgodnie z wymaganiami projektu klienta.
