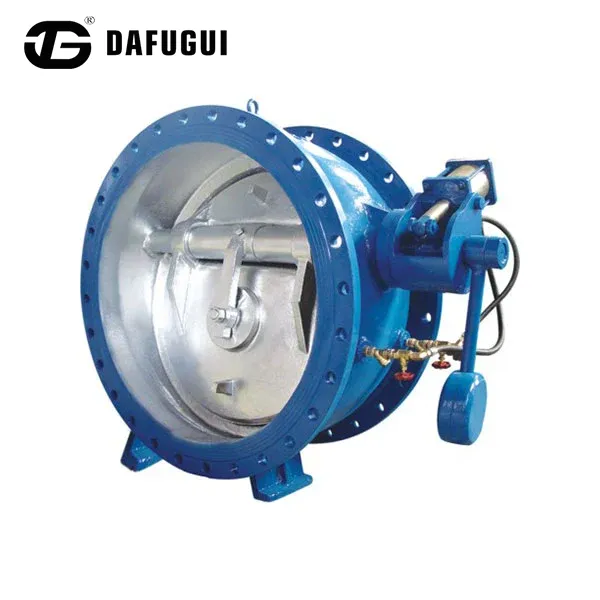

Zawór zwrotny buforowy motylkowy z przeciwwagą i mechanizmem powolnego zamykania

Zawór zwrotny motylkowy z przeciwwagą Dafugui i mechanizmem powolnego zamykania łączy w sobie siłę zamykania wspomaganą grawitacyjnie z technologią buforowania hydraulicznego, aby uzyskać stabilne, niezatrzaskowe zamknięcie bez zewnętrznego zasilania.

Gdy praca pompy nieoczekiwanie zatrzyma się, przeciwwaga wytwarza początkowy moment zamykający, który przesuwa dysk zaworu w kierunku pozycji zamkniętej. Podczas końcowego etapu zamykania hydrauliczne urządzenie tłumiące kontroluje prędkość ruchu tarczy, redukując nagłe przerwy w przepływie i pomagając zminimalizować efekt uderzenia wodnego.

Wyprodukowany w zakładzie produkcyjnym zaworów Dafugui, zawór obsługuje konfiguracje materiałów z żeliwa sferoidalnego, staliwa i stali nierdzewnej dla różnych mediów rurociągowych i warunków pracy.

Zasada działania i kontrola powolnego zamykania

Zamykanie przeciwwagi wspomagane grawitacyjnie

Na wale zaworu zamontowane jest zewnętrzne ramię przeciwwagi, które zapewnia ciągły moment zamykający dzięki sile grawitacji. W przeciwieństwie do siłowników sterowanych elektrycznie, buforowy zawór zwrotny motylkowy z przeciwwagą i mechanizmem powolnego zamykania działa automatycznie w przypadku awarii zasilania lub awaryjnego wyłączenia pompy.

Położenie przeciwwagi można regulować wzdłuż ramienia dźwigni, aby modyfikować charakterystykę zamykania w zależności od ciśnienia w rurociągu, prędkości przepływu i wymagań instalacyjnych.

Amortyzacja hydrauliczna zapewniająca kontrolowane zamykanie

Podczas początkowej fazy zamykania, płytka zaworu porusza się szybko pod wpływem siły przepływu wstecznego i działania przeciwwagi.

Kiedy tarcza zbliża się do pozycji osadzenia, hydrauliczny cylinder tłumiący kontroluje końcową prędkość zamykania, regulując przepływ oleju przez wewnętrzny układ dławiący.

Ten dwuetapowy proces zamykania pomaga:

Zmniejszyć uderzenie dysku zaworu w gniazdo

Minimalizuj wahania ciśnienia

Popraw żywotność elementów uszczelniających

Redukcja wibracji w dużych systemach rurociągów

Przewaga marki Dafugui: Przewaga konkurencyjna nad konkurentami

• Synergia klastrów przemysłowych:Położone w dzielnicy Longwan w Wenzhou – chińskim mieście Valve – i zaledwie 3 km od lotniska Wenzhou, Dafugui korzysta z niezrównanego lokalnego łańcucha dostaw i wydajnych międzynarodowych szlaków żeglugowych.

• Zintegrowany zakład produkcyjny o powierzchni 5000 m²:Obróbka odlewów obudów, wykańczanie CNC, zautomatyzowane spawanie i próby ciśnieniowe pod jednym dachem pozwalają nam wyeliminować marże pośredników i zapewnić konkurencyjne ceny bezpośrednio w fabryce.

• Zaawansowane inwestycje w maszyny:Wykorzystując wielkogabarytowe centra obróbcze form, precyzyjne tokarki CNC i zautomatyzowane linie spawalnicze, Dafugui utrzymuje wyższą precyzję produkcji i krótsze czasy realizacji niż regionalne warsztaty montażowe.

Dane techniczne

Kontrola jakości i testowanie

Każdy buforowy zawór zwrotny motylkowy firmy Dafugui z przeciwwagą i mechanizmem powolnego zamykania przechodzi procedury kontroli przed wysyłką:

Próba ciśnienia hydrostatycznego

Korpusy zaworów są testowane pod ciśnieniem hydrostatycznym zgodnie z obowiązującymi normami w celu sprawdzenia odporności na ciśnienie i integralności strukturalnej.

Test szczelności siedzenia

Skuteczność uszczelnienia sprawdza się w warunkach ciśnienia znamionowego, aby potwierdzić niezawodne działanie odcinające.

Test wydajności tłumienia hydraulicznego

Suw zamykania i charakterystyka tłumienia są sprawdzane, aby zapewnić płynne działanie mechanizmu powolnego zamykania.

Kontrola wymiarowa

Elementy krytyczne, w tym:

Wał zaworu

Pozycja dysku

Wymiary kołnierza

Połączenie przeciwwagi

są mierzone przed ostatecznym montażem.

Często zadawane pytania

Co się stanie, jeśli awaria zasilania nieoczekiwanie zatrzyma główne pompy?

Mechanizm przeciwwagi opada automatycznie pod wpływem siły ciężkości po zatrzymaniu przepływu do przodu, inicjując natychmiastowe zamknięcie bez konieczności stosowania zewnętrznego źródła zasilania lub ręcznej interwencji.

Czy motylkowy zawór zwrotny buforowy z przeciwwagą i mechanizmem powolnego zamykania można stosować w rurociągach nieoczyszczonej wody surowej?

Tak, jeśli jest wyposażony w korpus z żeliwa sferoidalnego pokryty żywicą epoksydową i wał ze stali nierdzewnej, radzi sobie z surową wodą rzeczną i spływem deszczowym zawierającym łagodne zawieszone ciała stałe bez przywierania.

Jak ceny Dafugui wypadają w porównaniu z europejskimi dostawcami zaworów?

Wykorzystując dojrzały ekosystem przemysłowy Wenzhou i zintegrowane operacje fabryczne, Dafugui dostarcza zestawy zaworów zgodne z CE i API przy znacznie skróconych terminach realizacji zamówień i punktach kosztowych.
