Zawór zwrotny motylkowy o dużej wytrzymałości, amortyzujący
  • Zawór zwrotny motylkowy o dużej wytrzymałości, amortyzującyZawór zwrotny motylkowy o dużej wytrzymałości, amortyzujący

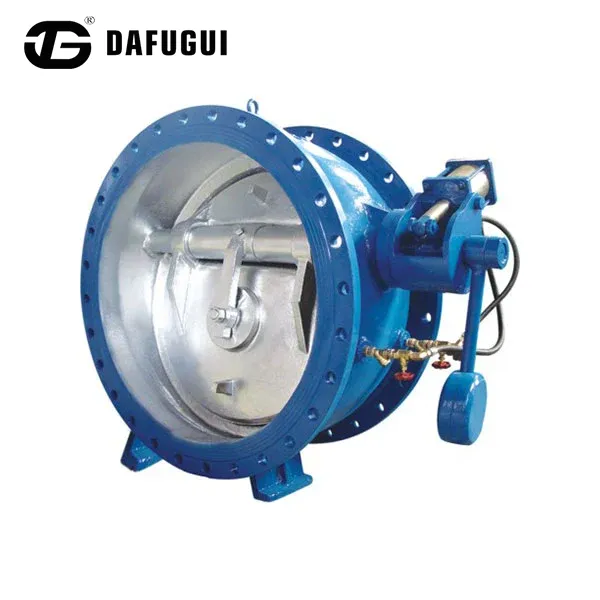

Zawór zwrotny motylkowy o dużej wytrzymałości, amortyzujący

Wytrzymały, amortyzujący zawór zwrotny motylkowy o dużej wytrzymałości, dostarczony przez chińskiego producenta Dafugui, kontroluje poważne wstrząsy płynowe w sieciach przemysłowych. Ten fabrycznie zamontowany zawór ma wzmocnione siedzisko i zabezpiecza przewody pompujące pod wysokim ciśnieniem.
    Rozwiązanie przemysłowego zaworu zwrotnego

    Zawór zwrotny motylkowy o dużej wytrzymałości, amortyzujący, do przemysłowych systemów rurociągów

    Zawór zwrotny motylkowy amortyzujący Dafugui o dużej wytrzymałości, zaprojektowany z myślą o wymagających środowiskach kontroli płynów, gdzie częste zmiany ciśnienia i duża prędkość przepływu wymagają zwiększonej ochrony mechanicznej.

    W porównaniu z konwencjonalnymi przepustnicowymi zaworami zwrotnymi, konstrukcja ta obejmuje wzmocniony korpus zaworu, zespół wału o wysokiej wytrzymałości i konstrukcję amortyzującą w pobliżu obszaru uszczelniającego. W warunkach przepływu wstecznego mechanizm amortyzujący pochłania część uderzenia zamykającego dysk, pomagając zmniejszyć naprężenia mechaniczne elementów zaworu i podłączonych systemów rurociągów.

    Zawór obsługuje konfiguracje ze staliwa, stali nierdzewnej i żeliwa sferoidalnego, w zależności od ciśnienia roboczego, charakterystyki płynu i wymagań antykorozyjnych. Poznaj naszezakres zaworu zwrotnegoIkategorie zaworów przemysłowych.

    Heavy Duty Shock Absorbing Butterfly Cushion Check Valve
    Budowa i funkcja

    Wytrzymała konstrukcja i konstrukcja amortyzująca

    01

    Wzmocniona konstrukcja korpusu zaworu

    Korpus zaworu zwrotnego z amortyzacją motylkową o dużej wytrzymałości wykorzystuje zwiększoną grubość ścianki i zoptymalizowaną konstrukcję odlewu, aby poprawić odporność na:

    • Wibracje rurociągu
    • Cykliczne ciśnienie
    • Zewnętrzne naprężenia mechaniczne
    • Obciążenia związane z rozszerzalnością cieplną

    Krytyczne obszary ciała można sprawdzić poprzez weryfikację wymiarową i badania nieniszczące zgodnie z wymaganiami projektu.

    System amortyzacji poduszki siedzenia

    Za obszarem uszczelniającym zainstalowano wzmocnioną konstrukcję poduszki, która pochłania energię uderzenia podczas zamykania, gdy tarcza zbliża się do pozycji gniazda.

    System amortyzacji pomaga:

    • Zmniejsz wpływ osadzania dysku
    • Niższe przenoszenie wibracji
    • Chronić wał i elementy uszczelniające
    • Popraw stabilność operacyjną w warunkach częstych cykli

    Zespół wału i łożyska o wysokiej wytrzymałości

    Wał zaworu jest wykonany ze stali nierdzewnej, w tym w wersjach 410, 304 lub 316.

    Ponadwymiarowe wymiary wału w połączeniu z tulejami wyłożonymi PTFE lub brązem zapewniają:

    • Płynny obrót dysku
    • Zmniejszone zużycie mechaniczne
    • Zwiększona odporność na obciążenia różnicowe

    Opcje materiałowe dla różnych warunków świadczenia usług

    Zawór obsługuje konfiguracje ze staliwa, stali nierdzewnej i żeliwa sferoidalnego. Ostateczny wybór materiału powinien opierać się na ciśnieniu roboczym, charakterystyce płynu, wymaganiach korozyjnych i specyfikacji projektu.

    Odniesienie do wyboru

    Przewodnik po zastosowaniach branżowych

    02
    Przemysł Warunki pracy Zalecana konfiguracja Korzyść
    Elektrownia Cieplna Cyrkulacja wody chłodzącej, cykliczne zmiany ciśnienia Korpus WCB + listwa ze stali nierdzewnej Zwiększona trwałość przy wielokrotnym użytkowaniu
    Przetwarzanie chemiczne Żrące ciecze przemysłowe Stal nierdzewna CF8M/CF3M Zwiększona odporność na korozję
    Odwadnianie górnicze Woda ścierna o wysokim przepływie Korpus z żeliwa sferoidalnego + wykończenie odporne na zużycie Zmniejszone ryzyko erozji
    Przemysłowa instalacja wodna Rurociągi tłoczne pomp Wytrzymała konstrukcja poduszki Zmniejszone uderzenie hydrauliczne
    Butterfly Buffer Check Valve
    Dane produktu

    Dane techniczne

    03

    Poniższe specyfikacje pochodzą z dostarczonych informacji o produkcie. Przed ostatecznym wyborem sprzętu proszę potwierdzić treść techniczną i obowiązujące normy z zespołem projektowym.

    Moc nominalna 1,0-2,5 biliona heksów
    Średnica nominalna 50-1400 mm
    Temperatura pracy 0-80°C
    Obowiązująca usługa Woda rodzima, woda ze stawu itp.
    materiał korpusu Materiał korpusu: dostępne żelazo, żelazo lub stal
    Metoda połączenia Połączenie prawne
    Stanowisko Ansou Rura wylotowa Suihan
    Wsparcie Dafugui

    Zaleta marki Dafugui: obsługa posprzedażna i wskazówki techniczne

    Dostępna jest dokumentacja techniczna i wsparcie serwisowe, które pomagają klientom koordynować instalację, uruchomienie i bieżącą konserwację.

    Kompleksowe instrukcje techniczne

    Każda przesyłka z zaworem zwrotnym motylkowym amortyzującym o dużej wytrzymałości, zawiera wyczerpujące rysunki techniczne, diagramy sekwencji momentów dokręcania śrub oraz instrukcje konserwacji zderzaka.

    Konsultacje w zakresie osiowania zdalnego i na miejscu

    Nasz zespół inżynierów zapewnia wsparcie w zakresie konfiguracji wideo i konsultacje techniczne, aby pomóc zespołom projektowym klienta podczas instalacji w terenie i uruchomienia.

    Zapas części zamiennych szybkiego reagowania

    Utrzymujemy zaopatrzony magazyn krytycznych komponentów wewnętrznych, uszczelek i wałów, co umożliwia szybką wysyłkę na całym świecie i minimalizuje przestoje klienta.

    Pytania dotyczące produktu

    Często zadawane pytania

    Jakiej konserwacji wymaga wewnętrzna poduszka amortyzująca z upływem czasu?

    Strefa poduszki wymaga minimalnej rutynowej pielęgnacji. Zwykle wystarcza kontrola uszczelek gniazd i uszczelnień wału podczas planowych corocznych przeglądów konserwacyjnych zakładu.

    Czy ten zawór zwrotny z amortyzacją motylkową o dużej wytrzymałości jest odporny na erozję płynną o dużej prędkości?

    Tak, wewnętrzna ścieżka przepływu jest usprawniona, aby zminimalizować turbulencje, a krytyczne krawędzie uszczelniające można pokryć twardymi stopami, takimi jak Stellite, w przypadku trudnych warunków ściernych.

    Jak szybko zespół obsługi technicznej Dafugui odpowiada na zapytania w terenie?

    Nasza wyspecjalizowana grupa inżynierów zajmujących się obsługą posprzedażną ocenia zapytania terenowe i zapewnia wskazówki techniczne lub wsparcie diagnostyczne w ciągu 24 godzin.
