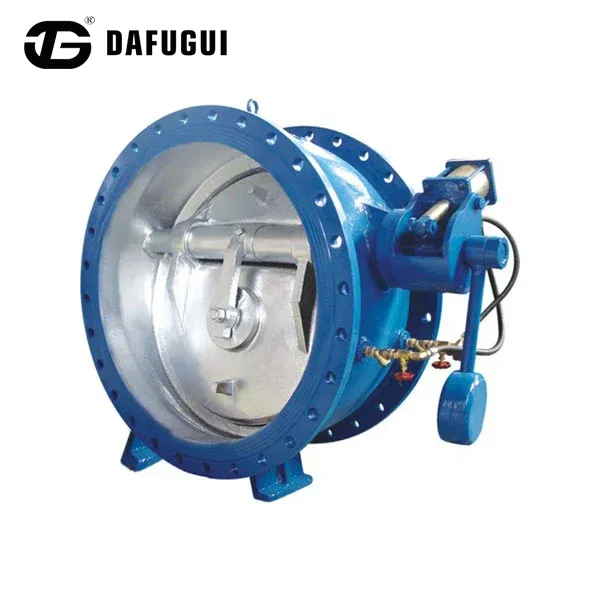

Dwupłytkowy zawór zwrotny motylkowy z hydraulicznym układem buforowym

Kup dwupłytkowy motylkowy zawór zwrotny z modułami hydraulicznego układu buforowego bezpośrednio od chińskiego producenta Dafugui, aby zwiększyć wydajność rurociągów. Łącząc kompaktowe wymiary z wewnętrznym hydraulicznym mechanizmem tłumiącym, ten solidny zawór radzi sobie z drganiami przewodów w sieciach użyteczności publicznej o natężeniu 1,0–2,5 MPa, jednocześnie zmniejszając masę instalacji.

Projekt konstrukcyjny i zalety operacyjne

Kompaktowa konstrukcja typu waflowego

Konstrukcja korpusu przepustnicy dwupłytkowej z układem bufora hydraulicznego umożliwia montaż pomiędzy kołnierzami rurociągu, redukując całkowitą długość instalacji w porównaniu z tradycyjnymi zaworami zwrotnymi typu wahliwego.

Korzyści obejmują:

Zmniejszone wymagania dotyczące przestrzeni instalacyjnej

Mniejsza masa zaworu w przypadku rurociągów o dużej średnicy

Łatwiejsza konserwacja w kompaktowych układach sprzętu

Nadaje się do systemów pompowych i modułowych

Konstrukcja kontroli przepływu z podwójną płytą

W zaworze zastosowano dwie niezależne półokrągłe płytki połączone centralnym wałkiem zawiasu.

Podczas normalnego przepływu:

Ciśnienie płynu powoduje otwarcie płytek.

Konstrukcja z dzieloną tarczą zapewnia zrównoważoną ścieżkę przepływu.

Niższy ruch tarczy pomaga zmniejszyć opór otwierania.

Podczas przepływu wstecznego:

Sprężyny ułatwiają szybkie początkowe zamknięcie.

Hydrauliczny układ buforowy kontroluje końcowy ruch osadzania.

Kontrolowane zamknięcie pomaga zmniejszyć wahania ciśnienia spowodowane nagłym odcięciem.

Zgodność ze standardami i projektem

Przewodnik doboru materiałów dla warunków operacyjnych

Przewaga marki Dafugui: certyfikaty i gwarancja jakości

• Potrójna akredytacja ISO:Dafugui działa w oparciu o certyfikowane ramy ISO 9001 (zarządzanie jakością), ISO 14001 (środowisko) i ISO 45001 (bezpieczeństwo pracy), aby zagwarantować stałą jakość produkcji.

• Zgodność z rynkiem globalnym:Produkty posiadają europejski certyfikat CE umożliwiający swobodny obrót na rynkach przemysłowych UE i spełniają rygorystyczne standardy API dotyczące międzynarodowych systemów kontroli płynów naftowych i gazowych.

• 100% identyfikowalność fabryki:Każdy dwupłytkowy zawór zwrotny motylkowy z hydraulicznym układem buforowym ma wybite numery cieplne i kody identyfikacyjne materiałów powiązane z pełnymi raportami z testów materiałowych (MTR) EN 10204 3.1.

Protokoły kontroli jakości

• Test powłoki hydrostatycznej:Testowane przy 1,5-krotnym ciśnieniu roboczym w celu weryfikacji dźwiękochłonności konstrukcji.

• Test gniazda pod wysokim ciśnieniem:Testowane przy wartości znamionowej 1,1x, aby potwierdzić szczelność pęcherzykową.

• Kontrola wyrównania płytek i naprężenia sprężyny:Sprawdzono, aby zapewnić wyważone zamknięcie płyty bez wiązania.

• Audyty wizualne i powierzchniowe:Sprawdzono, czy nie występują dziury od piasku, porowatość ani zadziory powstałe podczas obróbki.

Dane techniczne

Często zadawane pytania

Czy ten dwupłytkowy zawór zwrotny motylkowy z hydraulicznym układem buforowym można zainstalować w pionowych ciągach rurowych?

Tak, można go montować w liniach pionowych z przepływem do góry. Sprężyny skrętne wspomagają początkowe zamknięcie płyty przed rozpoczęciem odwrócenia przepływu, zapewniając szybkie i beztrzaskowe odcięcie.

Dlaczego konstrukcja dwupłytowa jest preferowana w porównaniu z zaworem jednopłytowym w płozach o ograniczonej przestrzeni?

Konfiguracja z dwiema płytami dzieli obszar przepływu na pół, drastycznie zmniejszając odległość przesuwu dysku i wagę zaworu, jednocześnie umożliwiając znacznie krótszy profil korpusu w układzie twarzą w twarz.

W jaki sposób firma Dafugui testuje szczelność siedziska przed wysyłką produktów z fabryki?

Każdy pojedynczy zawór przechodzi fabryczne testy hydrostatyczne korpusu przy 1,5-krotnym ciśnieniu nominalnym oraz testy szczelności pęcherzykowej gniazda przy 1,1-krotnym ciśnieniu nominalnym, zgodnie z normami ISO 5208.
