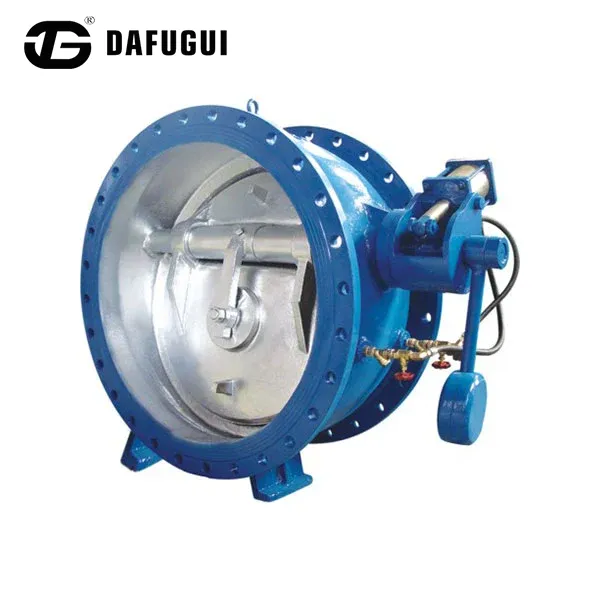

Zawór zwrotny buforowy motylkowy zapobiegający uderzeniom hydraulicznym

Zawór zwrotny motylkowy buforowy Dafugui Non Slam eliminujący uderzenia wodne został zaprojektowany tak, aby zapewnić stabilne zapobieganie przepływowi zwrotnemu w układach pompujących, gdzie szybkie zamknięcie zaworu może spowodować przejściowe zmiany ciśnienia.

Tradycyjne zawory zwrotne mogą generować siły uderzeniowe, gdy dysk szybko powraca do pozycji zamkniętej po zatrzymaniu pompy. Ten motylkowy zawór zwrotny buforowy wykorzystuje kontrolowaną strukturę zamykającą, aby spowolnić końcowy ruch tarczy przed osadzeniem, redukując uderzenia mechaniczne pomiędzy tarczą a gniazdem zaworu.

Konstrukcja nadaje się do rurociągów przesyłowych wody na duże odległości, przepompowni, przemysłowych systemów wodnych i zastosowań wymagających zmniejszonych wibracji i hałasu podczas pracy.

Zasada nieslamowego zamknięcia

Kontrolowany ruch dysku

Podczas normalnej pracy ciśnienie płynu w przód utrzymuje tarczę motylkową otwartą przy minimalnym oporze przepływu.

Gdy zawór zwrotny motylkowy bufora buforowego eliminującego uderzenia wodne zatrzyma się lub zmieni się kierunek przepływu:

Tarcza zaczyna się zamykać pod wpływem siły przepływu wstecznego.

Początkowy ruch zamykający następuje szybko, aby ograniczyć przepływ wsteczny.

Mechanizm buforujący kontroluje końcowy etap zamykania.

Tarcza stopniowo styka się z gniazdem, redukując siłę zamykania.

Ten dwustopniowy proces zamykania pomaga zmniejszyć nagłe zmiany ciśnienia i poprawia stabilność pracy zaworu.

Kluczowe cechy konstrukcyjne

Kontrola wzrostu ciśnienia młota wodnego

Uderzenie wodne występuje, gdy przepływający płyn gwałtownie zmienia prędkość, tworząc fale ciśnienia wewnątrz rurociągu.

Zawór zwrotny bufora motylkowego bez zatrzasku pomaga kontrolować ten stan poprzez:

Ograniczenie szybkiego uderzenia dysku podczas zamykania

Wygładzenie końcowego procesu osadzania

Obniżenie drgań przenoszonych na rurociągi i urządzenia

Ochrona połączonych komponentów, takich jak kołnierze, uszczelki i przyrządy ciśnieniowe

Rzeczywista reakcja ciśnieniowa zależy od długości rurociągu, prędkości płynu, charakterystyki pompy i konstrukcji systemu.

Cicha praca stacji pomp

W porównaniu z konwencjonalnymi zaworami zwrotnymi, które mogą powodować zauważalny dźwięk przy zamykaniu, buforowana konstrukcja zamykania zapewnia płynniejszą pracę.

Nadaje się do:

Wnętrzne pijalnie

Miejskie instalacje wodne

Infrastruktura wodna budynków mieszkalnych

Zakłady przemysłowe wymagające niższego poziomu hałasu podczas pracy

Struktura tarczy motylkowej do zastosowań w dużych rurociągach

Konfiguracja motylkowa zapewnia:

Kompaktowe wymiary zaworu

Niższe wymagania dotyczące przestrzeni instalacyjnej

Odpowiednie rozwiązania dla rurociągów o dużych średnicach

Mniejsza złożoność konserwacji

Usprawniony kanał przepływowy pomaga utrzymać efektywny ruch płynu w normalnych warunkach pracy.

Obszary zastosowań

Przewodnik wyboru projektów inżynierskich

Wybierając motylkowy zawór zwrotny buforowy eliminujący uderzenia wodne, inżynierowie powinni wziąć pod uwagę:

Parametry rurociągu

Średnica rury

Prędkość przepływu

Ciśnienie robocze

Wydajność pompy

Długość rurociągu

Warunki płynne

Czysta woda

Ściek

Woda chłodząca

Przemysłowa woda procesowa

Wymagania instalacyjne

Warunki montażu poziomego lub pionowego

Dostępna przestrzeń konserwacyjna

Wymagany standard kołnierza

Dafugui może zapewnić zalecenia dotyczące konfiguracji w oparciu o dane operacyjne projektu.

Często zadawane pytania

W jaki sposób ten motylkowy zawór zwrotny buforowy eliminujący uderzenia wodne chroni przed płaczem stawów?

Eliminując nagłe dynamiczne skoki ciśnienia, utrzymuje wewnętrzne ciśnienie w rurociągu na normalnym poziomie roboczym, zapobiegając rozluźnieniu lub wydmuchaniu uszczelek kołnierzowych.

Czy klient może zażądać kontroli strony trzeciej (np. SGS, TÜV, BV) przed wysyłką do fabryki?

Tak, firma Dafugui rutynowo zaprasza zewnętrznych inspektorów do przeglądu dokumentacji produkcyjnej, uczestniczenia w testach ciśnienia hydrostatycznego i sprawdzania zgodności opakowania.

Jakie opcje istnieją, jeśli niestandardowy rozmiar zaworu wymaga niestandardowego wiercenia kołnierza?

Nasz warsztat tokarski CNC może wykonać obróbkę niestandardowych układów otworów na śruby w kołnierzach zgodnie z niestandardowymi rysunkami technicznymi przesłanymi podczas składania zamówienia.
