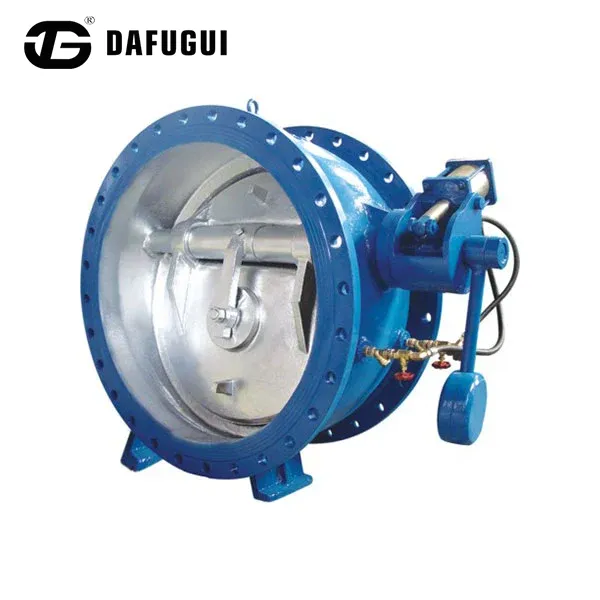

Zawór zwrotny buforowy motylkowy o kontrolowanej powolnej prędkości zamykania

Buforowy zawór zwrotny motylkowy o kontrolowanej powolnej prędkości zamykania firmy Dafugui jest przeznaczony do miejskich systemów przesyłu wody, przemysłowych systemów cyrkulacyjnych i zastosowań w stacjach pomp, gdzie niekontrolowane zamknięcie zaworu może powodować wahania ciśnienia i naprężenia mechaniczne.

Zawór łączy w sobie konstrukcję motylkowego zaworu zwrotnego z regulowanym hydraulicznym układem buforowym. Podczas normalnej pracy dysk otwiera się przy małych oporach przepływu. Gdy po wyłączeniu pompy nastąpi przepływ wsteczny, hydrauliczne urządzenie tłumiące kontroluje końcowy etap zamykania, pomagając zmniejszyć nagłe uderzenie tarczy i zminimalizować efekt uderzenia wodnego.

Produkowane z komponentów obrabianych CNC, korpusów zaworów testowanych ciśnieniowo i wielu opcji połączeń kołnierzowych, zawory Dafugui są dostępne dla systemów rurociągów DN50–DN1400 o ciśnieniu znamionowym do 2,5 MPa.

Regulowana hydrauliczna kontrola tłumienia

Zmienna hydrauliczna regulacja przepustnicy

Zawór zwrotny buforowy motylkowy o kontrolowanej powolnej prędkości zamykania jest wyposażony w regulowany zawór iglicowy, który kontroluje opór przepływu oleju wewnątrz komory tłumiącej. Dostosowując otwarcie przepustnicy, inżynierowie zajmujący się konserwacją mogą modyfikować prędkość powolnego zamykania zgodnie z rzeczywistymi wymaganiami rurociągu.

Umożliwia to dopasowanie charakterystyki zamykania zaworu do różnych warunków instalacji, w tym:

Rurociągi wodociągowe dalekobieżne

Przepompownia wysokociśnieniowa

Linie tłoczne o dużej średnicy

Przemysłowe systemy wody chłodzącej

Dwustopniowe zamknięcie

Zawór przyjmuje dwustopniowy proces zamykania:

Etap szybkiego zamykania (skok początkowy)

Tarcza szybko porusza się przez większą część kąta zamknięcia pod wpływem siły przepływu wstecznego, zmniejszając wielkość ruchu wstecznego płynu.

Kontrolowany etap powolnego zamykania (skok końcowy)

Gdy tarcza zbliża się do położenia gniazda, cylinder hydrauliczny stopniowo zwiększa opór, spowalniając końcowy ruch i zmniejszając wpływ mechaniczny na gniazdo zaworu.

Ta kontrolowana sekwencja zamykania pomaga osiągnąć płynniejsze działanie odcinające w porównaniu z konwencjonalnymi zaworami zwrotnymi bez systemów tłumiących.

Zabezpieczenie bufora hydraulicznego

Zawór zwrotny buforowy motylkowy o kontrolowanej powolnej prędkości zamykania pochłania część energii zamykania tarczy poprzez kontrolowane wypieranie oleju. Zmniejsza to:

Siła uderzenia dysku zaworu

Wibracje rurociągu

Wahania ciśnienia podczas wyłączania pompy

Naprężenia mechaniczne na podłączonych elementach rurociągu

Dane techniczne

Kontrola jakości i testy fabryczne

Aby zapewnić niezawodne działanie przed wysyłką, Dafugui przeprowadza procedury kontrolne, w tym:

Próba ciśnienia hydrostatycznego

Korpusy zaworów są testowane pod ciśnieniem hydraulicznym zgodnie z obowiązującymi normami w celu sprawdzenia wytrzymałości konstrukcyjnej i skuteczności uszczelnienia.

Testowanie działania siłownika hydraulicznego

Każdy zespół tłumiący sprawdzany jest pod kątem:

Płynny ruch tłoka

Regulowana reakcja przepustnicy

Stała prędkość zamykania

Kontrola dokładności wymiarowej

Elementy krytyczne, w tym:

Średnica wału

Wyrównanie dysku

Wymiary obróbki siedziska

Wymiary połączenia kołnierzowego

sprawdzane są za pomocą precyzyjnego sprzętu pomiarowego.

Kontrola jakości powłok

Sprawdzana jest grubość powłoki ochronnej i jakość powierzchni, aby poprawić odporność na korozję podczas długotrwałej pracy.

Często zadawane pytania

W jaki sposób regulowany siłownik hydrauliczny steruje prędkością zamykania zaworu?

Zawór zwrotny buforowy motylkowy o kontrolowanej powolnej prędkości zamykania steruje prędkością zamykania poprzez regulację przepływu oleju przez regulowany zawór dławiący. Zmiana otwarcia przepustnicy modyfikuje opór tłumienia, umożliwiając inżynierom dostosowanie końcowego stopnia zamykania do warunków pracy rurociągu.

Dlaczego powolne zamykanie jest ważne w dużych rurociągach wodociągowych?

Rurociągi o dużej średnicy charakteryzują się znacznym pędem płynu. Gwałtowne zamknięcie zaworu może wytworzyć fale ciśnienia, które obciążają rury, złącza i sprzęt. Kontrolowane powolne zamykanie pomaga zredukować nagłe zmiany ciśnienia podczas wyłączania pompy.

Czy firma Dafugui może dostosować zawór do różnych warunków w pompowni?

Tak. Dafugui może dostosować charakterystykę tłumienia hydraulicznego w oparciu o długość rurociągu, natężenie przepływu, ciśnienie znamionowe i wymagania projektu, aby zapewnić odpowiednią konfigurację zaworu.

Jakie kontrole są przeprowadzane przed wysyłką?

Każdy zawór przed dostawą przechodzi próbę ciśnieniową, kontrolę wymiarową, kontrolę funkcji tłumienia hydraulicznego i kontrolę jakości powłoki.
